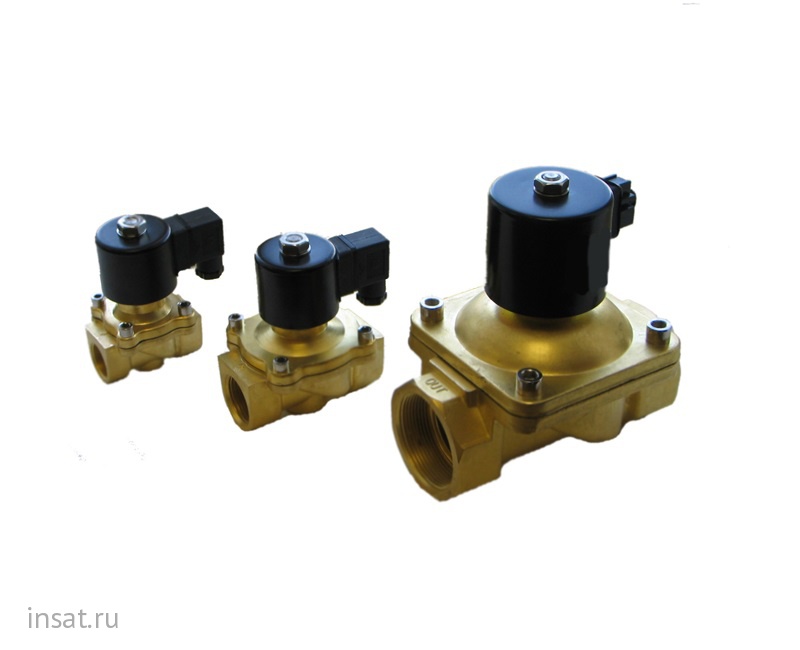

КЭГ-9720 — электромагнитные газовые клапаны
Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Цены на клапаны КЭГ-9720
| Наименование | Опт, руб. | Розница, руб. |
| Клапан газовый электромагнитный КЭГ-9720, Ду 15, 40В | 3 520 | 4 350 |
| Клапан газовый электромагнитный КЭГ-9720, Ду 20, 40В | 3 520 | 4 350 |
| Клапан газовый электромагнитный КЭГ-9720, Ду 25, 40В | 3 720 | 4 500 |
| Клапан газовый электромагнитный КЭГ-9720, Ду 32, 40В | 4 260 | 5 060 |
| Клапан газовый электромагнитный КЭГ-9720, Ду 20, 220В | 8 420 | 9 260 |
| Клапан газовый электромагнитный КЭГ-9720, Ду 25, 220В | 8 420 | 9 260 |
| Клапан газовый электромагнитный КЭГ-9720, Ду 32, 220В | 9 730 | 10 575 |
| Клапан газовый электромагнитный КЭГ-9720, Ду 40, 220В | 9 730 | 10 575 |
| Клапан газовый электромагнитный КЭГ-9720, Ду 50, 220В | 9 730 | 10 575 |
| Клапан газовый электромагнитный КЭГ-9720, ДПР, Ду 65, 220В | 28 070 | |
| Клапан газовый электромагнитный КЭГ-9720, Ду 80, 220В, Pmax=4бар | 28 225 |
Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Клапаны электромагнитные КЭГ-9720 (нормально закрытые)
Предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Отличительные особенности:
- для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80;
- детали клапана выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь);
- седло клапана защищено от загрязнений фильтром на входе;
- клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления;
- для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеются патрубок с резьбой 1/4 “;
- герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.
Основные технические характеристики
| Характеристики | Значения | Примечание |
| Условный проход Ду, мм | 20;25;32; 40;50;65;80 | |
| Время открытия/закрытия, с | 1 | |
| Диапазон давлений, МПа | 0 – 0,4 0 – 0,1 | Ду=20;25;65;80 мм Ду=32;40;50;65;80 мм |
| Частота включения, 1/час | 1000 300 | Ду= 20;25;32;40;50 мм Ду= 65;80 мм |
| Объемный расход, м 3 /ч (по воздуху): | ||
| для Ду= 20 мм | 3,6 | при Рвх= 0,4 МПа |
| для Ду= 25 мм | 4,9 | при перепаде ΔР=0,01МПа |
| для Ду= 32 мм | 160 | при перепаде ΔР=0,01МПа |
| для Ду= 40 мм | 180 | при Рвх= 0,1 МПа |
| для Ду= 50 мм | 200 | |
| для Ду= 65 мм | 250 | при перепаде 0,0076 МПа |
| для Ду= 80 мм | 440 | |
| Напряжение питания, В | 220 | 50 Гц; |
| Потребляемая мощность, ВА | 35 75 90 | Ду= 20;25;32;40;50 мм Ду= 65 мм Ду= 80 мм |
| Степень защиты | IP 65 IP 40 | ДУ= 65; 80 ДУ= 20; 25; 32; 40; 50 |
| Температура окружающей среды, о С | -30 ÷ +40 |
Примечание: электромагнитные клапаны поставляются как отдельные изделия, так и в составе систем безопасности (сигнализатора СГГ6М, СОУ-1, СТГ-1), соответствующих требованиям СНиП 11-35-76 «Котельные установки», СНиП 42-01-99 «Газораспределение» и СНиП 2.04.08.-87 «Газоснабжение» и «Правилам безопасности в газовом хозяйстве».
Клапаны электромагнитные КЭГ-9720 (нормально открытые)
Предназначены для использования в системах дистанционного управления газогорелочными устройствами, отопительными установками в технологических трубопроводных системах для управления потоком топливных углеводородных газов (природного и сжиженного) в качестве запорного органа в комплекте СГГ6М и СГГ10-Б.
Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Основные технические характеристики
Пропускная спобобность, м 3 /ч (по воздуху):
для Дпр= 15 мм
для Дпр= 20 мм
для Дпр= 25 мм
для Дпр= 32 мм
при Рвх= 0,003 МПа и
перепаде давления ΔР=0,003 МПа
Габаритные размеры, мм, не более: LxHxB
для Дпр= 15 мм
для Дпр= 20 мм
для Дпр= 25 мм
для Дпр= 32 мм
Источник
КГ-ЭЗ, КГ-ЭО клапаны газовые электромагнитные
Назначение клапанов газовых электромагнитных КГ-ЭЗ, КГ-ЭО
Клапаны газовые электромагнитные КГ-ЭЗ, КГ-ЭО используются в качестве запорно-регулирующего органа в системах дистанционного автоматического управления газогорелочных устройств, бытовых отопительных установок и технологических трубопроводных системах управления потоками сжиженного, природного и других, не содержащих механических примесей, газов, воздуха.
Описание клапанов газовых электромагнитных КГ-ЭЗ, КГ-ЭО
Электромагнитный газовый клапан КГ-ЭЗ, КГ-ЭО представляет собой двухходовый нормально открытый или нормально закрытый клапан, без разгружения или с разгружением затвора при помощи обводного отверстия, оснащенный двухобмоточным при питании переменным током напряжением 220 В или однообмоточным при питании постоянным током напряжением 24 В или 2,4 В форсированным электромагнитным приводом.
Рабочая среда клапана — воздух, сжиженный газ (ГОСТ 20448-90), природный и бытовой газы (ГОСТ 5542-87), другие газы, не содержащие механических примесей.
Присоединение клапана к трубопроводу — муфтовое или фланцевое, с регулятором расхода или без в зависимости от исполнения.
Степень защиты электрической части клапанов — IP65 по ГОСТ14254-96.
В закрытом состоянии клапан обеспечивает герметичность затвора класса А по ГОСТ 9544-93 во всем диапазоне рабочего давления.
Положение клапана на трубопроводе вертикальное с отклонением от вертикали ±15°.
Источник
Клапан электромагнитный газовый гост
КЛАПАНЫ АВТОМАТИЧЕСКИЕ ОТСЕЧНЫЕ ДЛЯ ГАЗОВЫХ ГОРЕЛОК И АППАРАТОВ
Общие технические требования и методы испытаний
Automatic shut-off valves for gas burners and gas appliances. General technical requirements and test methods
Дата введения 2014-01-01
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 3 декабря 2012 г. N 54-П)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97
Код страны по
МК (ИСО 3166) 004-97
Сокращенное наименование национального органа по стандартизации
4 Настоящий проект стандарта является модифицированным по отношению к европейскому региональному стандарту EN 161:2001* Automatic shut-off valves for gas burners and gas appliances (Клапаны отсечные автоматические для газовых горелок и газовых приборов) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом**.
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей.
** В оригинале обозначения и номера стандартов и нормативных документов в разделах "Предисловие", "Нормативные ссылки" и таблице ДА.1 приложения ДА приводятся обычным шрифтом, остальные по тексту документа выделены курсивом. — Примечание изготовителя базы данных.
Наименование настоящего стандарта приведено в соответствие с правилами, установленными в ГОСТ 1.5-2001 (подраздел 3.6).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в приложении ДА.
Степень соответствия — модифицированный (MOD)
Стандарт подготовлен на основе применения ГОСТ Р 51842-2001
5 Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 года N 985-ст межгосударственный стандарт ГОСТ 32028-2012 введен в действие в качестве национального стандарта Российской Федерации с 01 января 2014 года.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок — в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает требования к безопасности, конструкции и характеристикам автоматических отсечных клапанов (далее — клапаны), предназначенных для газовых горелок, газовых аппаратов и аппаратов подобного применения.
Стандарт определяет методы испытаний клапанов.
Стандарт распространяется на клапаны:
— с максимальным рабочим давлением до 500 кПа (5 кгс/см) включительно, предназначенные для газовых горелок или приборов, применяющих природный газ по ГОСТ 5542 или сжиженные углеводородные газы по ГОСТ 20448;
— работающие от электричества;
— приводимые в действие рабочей жидкостью или воздухом, в которых управляющие клапаны для жидкости или воздуха работают от электричества;
— управления расходом газа, который осуществляется внешними электрическими сигналами дискретно или пропорционально поданному сигналу;
— с указателем закрытого положения.
Стандарт не распространяется на внешние электрические устройства, предназначенные для подачи управляющего сигнала или энергии на исполнительные механизмы.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 9.030-74 Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость в ненапряженном состоянии к воздействию жидких агрессивных сред
ГОСТ 617-2006 Трубы медные и латунные круглого сечения. Технические условия
ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия
ГОСТ 5542-87 Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия
ГОСТ 6211-81 Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 12969-67 Таблички для машин и приборов. Технические требования
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 20448-90 Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия
ГОСТ 21204-97 Горелки газовые промышленные. Общие технические требования
ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27570.0-87 (МЭК 335-1-76) Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний
ГОСТ 30805.11-2002* Совместимость технических средств электромагнитная. Радиопомехи индустриальные от промышленных, научных, медицинских и бытовых (ПНМБ) высокочастотных устройств. Нормы и методы испытаний
* На территории Российской Федерации действует ГОСТ Р 51318.11-99, здесь и далее по тексту. — Примечание изготовителя базы данных.
ГОСТ 30805.14.2-2002* Совместимость технических средств электромагнитная. Помехоустойчивость бытовых приборов, электрических инструментов и аналогичных устройств. Требования и методы испытаний
* На территории Российской Федерации документ не действует. Действуют ГОСТ Р 51318.14.2-99, ГОСТ 30805.14.2-2013, здесь и далее по тексту. — Примечание изготовителя базы данных.
ГОСТ МЭК 730-1-95 Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний
ГОСТ МЭК 61058-1-2002* Выключатели для электроприборов. Часть 1. Общие требования и методы испытаний
* На территории Российской Федерации действует ГОСТ Р МЭК 61058.1-2000, здесь и далее по тексту. — Примечание изготовителя базы данных.
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1 автоматический отсечной клапан: Клапан, открывающийся при включении питания и автоматически закрывающийся при прекращении подачи питания.
3.2 клапан со ступенчатым управлением: Клапан, управляющий расходом газа ступенчато.
3.3 клапан с плавным управлением: Клапан, непрерывно управляющий расходом газа между двумя предельными значениями в ответ на внешние электрические сигналы.
3.4 запорный орган: Движущаяся деталь клапана, отсекающая поток газа.
3.5 исполнительный механизм: Деталь клапана, перемещающая запорный орган.
3.6 переключатель с указателем закрытого положения: Переключатель, установленный на клапане и показывающий, что запорный орган находится в закрытом положении.
3.7 энергия привода исполнительного механизма: Энергия, необходимая исполнительному механизму для перемещения запорного органа в открытое положение.
Примечание — Энергия привода, преобразуемая внутри клапана, может иметь внешний источник (электрический, пневматический или гидравлический).
3.8 открывающая сила: Сила, необходимая для перемещения запорного органа в открытое положение.
3.9 закрывающая сила: Сила, способная закрывать клапан, независимо от значения силы, обеспеченной давлением газа.
3.10 уплотняющая сила: Сила, действующая на седло клапана, когда запорный орган находится в закрытом положении, независимо от значения силы, обеспеченной давлением газа.
3.11 сила трения: Наибольшее значение силы, необходимое для перемещения исполнительного механизма и запорного органа из открытого положения в закрытое, с учетом возвращения запорной пружины в исходное положение, независимо от значения силы, обеспеченной давлением газа.
3.12 внешняя герметичность: Герметичность внутренних полостей клапана, по которым проходит газ, относительно атмосферы.
3.13 внутренняя герметичность: Герметичность запорного органа (в закрытом положении), клапана, уплотняющего полость, по которой проходит газ, относительно другой полости или выходного отверстия клапана.
Источник
Клапан электромагнитный газовый производства «Термобрест»
СП «ТЕРМОБРЕСТ» ООО – производитель трубопроводной арматуры и приборов автоматики безопасности.
СП «ТЕРМОБРЕСТ» создано в 1990 году и занимается разработкой и производством трубопроводной арматуры и компонентов автоматики безопасности. Предприятие обладает своими производственными мощностями, и имеет штат, укомплектованный кадрами самой высокой квалификации. Перечень производимой продукции составляет более 3000 типов и модификаций. Вся продукция, выпускаемая на предприятии, сертифицирована и имеет соответствующее разрешение на применение в странах СНГ и Европейского Союза.
Электромагнитные газовые клапаны серии ВН, ВФ производства «Термобрест»
Электромагнитные автоматические газовые клапаны предназначены для использования в системах удаленного управления газовыми потоками, таких как:
- Углеводородные газы.
- Сжиженые газы в газовой фазе.
- Сжатый воздух и другие неагрессивные газы.
- Прочие жидкие неагрессивные среды.
Электромагнитные клапаны ВН и ВФ выпускаются в общепромышленном и взрывозащищенном исполнениях. По типу присоединения к трубопроводу клапаны изготавливаются:
- Муфтовые от ДУ 15 до ДУ 50 мм;
- Фланцевые от ДУ 25 до ДУ100 мм.
- Фланцы клапанов соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа.
Клапаны во взрывозащищенном исполнении имеют уровень защиты «повышенная надежность против взрыва», что достигается герметизацией компаундом «m», и маркировку 2ExmIIT4. Клапаны могут применяться во взрывоопасных зонах.
Клапан электромагнитный газовый. Маркировка.
РГК Палюр предлагает такие наименования продукции, производства СП Термобрест, как:
Клапаны электромагнитные газовые двухпозиционные серии ВН, ВФ
Предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов, а также жидких неагрессивных сред.
Используются в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
Клапаны электромагнитные двухпозиционные для жидких сред.
Предназначены для дистанционного управления потоками жидких неагрессивных сред, в качестве запорного органа.
Клапаны могут быть оснащены бесконтактными датчиками положения индуктивного типа.
Трехпозиционные электромагнитные газовые клапаны серии BH.
Трехпозиционные клапаны работают в следующих режимах: «максимальный расход», «промежуточное значение расхода» и «отключено». Позволяют автоматически производить регулирование количества проходящего газа.
Все клапаны дополнительно могут быть оборудованы ручными регуляторами расхода и датчиками положения. Все трехпозиционные клапаны могут изготавливаться во взрывозащищенном исполнении.
Клапаны электромагнитные двухпозиционные серии ВН с электромеханическим регулятором расхода.
В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан.
Конструктивно поворотная заслонка находится по ходу газа после запорного органа.Режим работы клапана с электроприводом (или его тип регулирования) определяется типом применяемого электропривода.
Фильтры газовые
Предназначены для установки на газопроводах перед запорно-регулирующей арматурой. Устанавливается на газогорелочных устройствах котлов, теплогенераторов, инфракрасных обогревателей, а также других газосжигающих установках с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования.
Заслонки регулирующие
Заслонки регулирующие предназначены только для регулирования расхода проходящих газов и не могут использоваться в качестве запорного органа.
Датчики-реле давления
Предназначены для использования в системах контроля, управления и регулирования напора и тяги газогорелочных устройств и бытовых отопительных установок. Используются в технологических трубопроводных системах для управления потоком природного, сжиженного газа, воздуха и других газообразных неагрессивных сред.
