МЕТОД ИСПЫТАНИЯ ОСНОВАНИЙ НА ПРОЧНОСТЬ

Гост 19120-93. мебель для сидения и лежания. диваны-кровати, диваны, кресла-кровати, кресла для отдыха, кушетки, тахты, скамьи, банкетки. методы испытаний (с изменением n 1)

1. Настоящий стандарт распространяется на бытовую мебель и устанавливает функциональные размеры стульев, рабочих кресел, диванов, кресел для отдыха, диванов-кроватей, кресел-кроватей с подлокотниками и без подлокотников, табуретов, кроватей и матрацев.Стандарт не распространяется на тахты, кушетки, стулья и кресла складные.(Измененная редакция, Изм. N 1, 2).

2. Размеры стульев и рабочих кресел должны соответствовать указанным в табл.1, на черт.1 и 2.

Высота линии перегиба спинки от сиденья

СТУЛЬЯ УЧЕНИЧЕСКИЕ

ТИПЫ И ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ

Межгосударственный совет по стандартизации, метрологии и сертификации

1 РАЗРАБОТАН Российской Федерацией

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2 ПРИ НЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государственного органа по стандартизации

3 В настоящем стандарте учтены все показатели и требования международного стандарта И СО 5970—79 «Мебель. Столы и стулья для учебных заведений. Функциональные размеры» в части требований к ростовым номерам 1—6

4 ВЗАМЕН ГОСТ 11016—86

Издательство стандартов, 1994

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Технического секретариата Межгосударственного совета по стандартизации,

ГОСТ 11016—93 (ИСО 5970—79)

УДК 684.432:006 354

СТУЛЬЯ УЧЕНИЧЕСКИЕ Типы и функциональные размеры

Types and functional dimensions ОКП 56 OOOO

Дата введения 1995—01—01

Настоящий стандарт распространяется на ученические стулья, используемые в комплекте с ученическими столами по ГОСТ 11015 для оборудования рабочих мест учащихся в классах и учебных кабинетах, и устанавливает их тины и функциональные размеры.

Обязательные требования, обеспечивающие безопасность для здоровья учащихся, изложены в разделе 2.

1 типы

1.1 Ученические стулья должны изготовляться двух типов:

I — стулья с постоянными параметрами;

II — стулья с регулируемыми параметрами.

2 ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ

2.1 Ученические стулья должны изготовляться шести номеров и иметь цветовую маркировку в соответствии с таблицей 1.

Средний рост учащихся

Св. 1000 до 1150

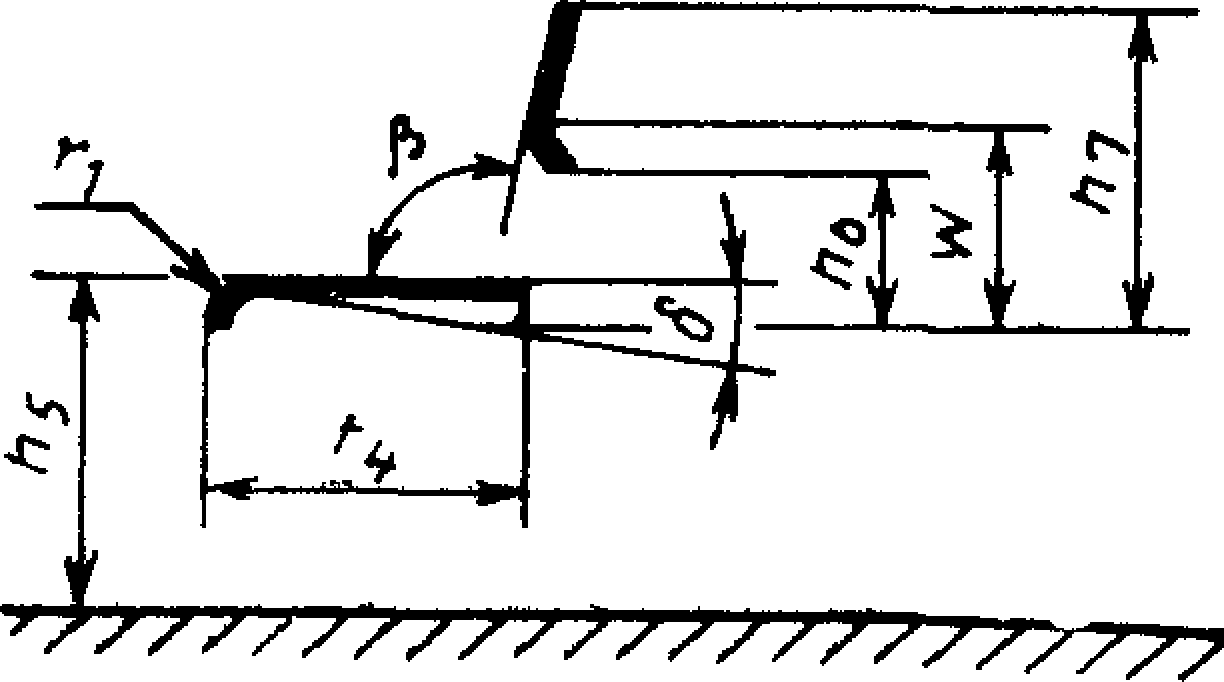

2.2 Функциональные размеры ученических стульев должны соответствовать указанным в таблице 2 и на чертеже.

Значение для стула.

Высота сиденья h_b

Эффективная глубина сиденья* (до

пускается отклонение минус 20)

Ширина сиденья £>₃, не менее Высота линии перегиба спинки w, не

Высота нижнего края спинки над. сиденьем h_G

Высота верхнего края спинки над сиденьем h_7i не более

Ширина спинки b_Ai не иёнеё Радиус изгиба переднего края си

Радиус спинки в плане г₉, не менее**

Угол наклона сиденья б, град

Угол наклона спинки р, град

* Эффективная глубина сиденья — размер по горизонтали от передней кромки сиденья до наиболее выпуклой части спинки, измеряемый по оси стула и соответствующий минимальной глубине сиденья.

** Допускается прямая спинка, не имеющая радиуса в плане.

2.3 Поверхность сиденья может быть плоской или иметь углубление. Углубление не должно быть более 10 мм и должно занимать задние 2/з эффективной глубины сиденья. Самая глубокая часть должна приходиться на точку, расположенную от передней кромки сиденья на 3/₄ его эффективной глубины.

2.4 Высота сиденья h₅ в стульях типа II должна регулироваться на три номера: 1—3 и 4—6.

В стульях №№ 1—3 ширина сиденья Ь₃, ширина спинки Ь₄ должны соответствовать нормам для № 3, остальные размеры — нормам для № 2. В стульях №№ 4—6 ширина сиденья Ь₃ и ширина спинки &4 должны соответствовать нормам для № 6, остальные размеры — нормам для № 5.

2.5 Расстояние от пола до передней царги или проножки должно быть не менее 0,7 высоты сидень,я стула.

2.6 Углы сиденья и спинки стула должны быть притуплены (зашлифованы) или иметь в плане скругление радиусом 10—30 мм.

УДК 684.432:006*354 К25

Ключевые слова: стулья ученические, типы, функциональные размеры

Редактор Л. Д* Курочкина Технический редактор В. Я. Прусакова Корректор Т. Л. Васильева

Сдано в набор 26 05.94. Поди, в Печ. 22.06,94, Уел. печ. л. 0,35. Уел. кр.-отт. 0,35.

Уч,-изд. л. 0,20. Тир. 370 экз. Q 1450.

Ордена «Знак Почета» Издательство стандартов, 107076, Москва, Колодезный пер., 14. Калужская типография стандартов, ул. Московская, 256. Зак. 1061

Материалы

Материалы для изготовления кроватей-полуторок могут быть самыми разными. Например, мебельные компании представляют нам модели из дерева, ДСП и ЛДСП, металла, шпона и многого другого. Иногда в одной модели совмещены сразу несколько материалов, каждый из которых пригоден для своей части кровати.

Так, большая часть каркасов зачастую производится из ДСП или дерева. ДСП используется в более бюджетных моделях. Кровати из такого материала, как правило, более дешевые, легкие, и выглядят не очень громоздко. Но в прочности мебель из древесно-стружечных плит проигрывает. Но несмотря на это при аккуратном использовании кровать с корпусом из ДСП прослужит долго.

Споры насчет вреда ДСП ведутся достаточно давно. Считается, что вещество, используемое в его составе, вредит здоровью и может быть опасно для аллергиков. Поэтому многие специалисты по изготовлению мебели советуют в качестве альтернативы ДСП выбирать каркасы из шпона или натурального цельного дерева, среди которых особенно популярны дуб и бук. Они несколько дороже, но качество у них выше. Такие модели безопасны для здоровья, не портятся от влаги и долго не теряют свой презентабельный вид.

Самым прочным вариантом являются каркасы из металла. За счет своего полимерного покрытия современные металлические каркасы защищены от механических повреждений и преждевременной коррозии.

Рама для постели – важнейший элемент, от которого зависит устойчивость всей конструкции. Как правило, она изготавливается из длинных и тонких деревянных (а иногда фанерных) досок или металлических труб. Рама может иметь тонкие ламели, которые чаще всего изготавливаются из дерева и специальных пластмассовых держателей. Царги тоже зачастую выполнены из дерева, в редких случаях – их ДСП. Рама и ламели должны быть очень твердыми, чтобы плотно держать каркас кровати.

Экзотически смотрятся плетеные кровати, выполненные из ротанга и тростника. Они могли бы с легкостью украсить интерьер в этническом стиле. Однако несмотря на свой необычный вид, такие конструкции имеют существенный минус – они легко повреждаются. Менять или ремонтировать их придется довольно часто.

В качестве отделочных материалов для кроватей выступают обычно такие плотные ткани, как шенилл, жакард или флок. Реже используются ткани типа велюра, поскольку такие материалы больше подходят для обивки диванов и кресел. Нередко можно встретить постели, отделанные искусственной замшей. Но особой популярностью пользуются модели из искусственной и натуральной кожи.

МЕТОД ИСПЫТАНИЯ ОСНОВАНИЙ НА ПРОЧНОСТЬ

6.1. Сущность метода заключается в многократном воздействии ударной нагрузки на основание кровати.

6.2.1. Испытательный стенд, обеспечивающий свободное падение груза с частотой циклов (10±1) мин.

6.2.2. Ударное тело диаметром (200±1) мм, массой (17±0,1) кг, полная масса ударного устройства (25±0,1) кг. Схема и основные параметры ударного устройства даны в приложении 2.

6.2.3. Пластина из эластичного пенополиуретана или другого эластичного материала кажущейся плотности 35-40 кгс/м размером не менее 400х800 мм, толщиной (50±2) мм.

6.3. Подготовка испытаний

6.3.1. Испытанию подвергают основания верхнего и нижнего яруса кровати, если их конструкции различаются.

6.3.2. Кровать устанавливают под ударный механизм стенда так, чтобы удар приходился в одну из намеченных точек (1-4) основания в соответствии с черт.5 и закрепляют образец для предотвращения возможных смещений.

Устанавливают высоту падения груза (180±1) мм.Точки нанесения ударов на основание кровати:

1 — по центру основания;

2 — по продольной оси на расстоянии длины основания;

3 — в точке, находящейся на расстоянии 200 мм от каждой наружной кромки;

4 — в любое слабое место, определяемое испытателем.

6.3.3. На место предполагаемого удара помещают пластину по п.6.2.3.

6.4. Проведение испытаний

6.4.1. Включают стенд и проводят нагружение основания кровати в точке 1. Количество нагружений — 10. При этом фиксируют появление видимых разрушений (сколов, трещин, излома деталей и т.п.).

6.4.2. Количество нагружений и характер разрушений заносят в журнал (см. приложение 1).

6.4.3. Испытание основания в каждой следующей точке проводят в соответствии с пп.6.3.1-6.4.2.

6.5. Оценка результатов

6.5.1. Кровать считают выдержавшей испытание на прочность основания, если каждый испытанный образец выдержит без появления видимых разрушений количество циклов нагружения, установленное в п.6.4.1.

(Измененная редакция, Изм. № 2).

3.1. Ширина одного посадочного места дивана должна быть не менее 500 мм.

3.2. Ширина сиденья кресла в наиболее широкой части должна быть не менее 480 мм.

3.3. Расстояние между подлокотниками или боковинами кресел должно быть не менее 480 мм. Размер определяется на расстоянии 300 мм от спинки.

3.4. Размеры спального места должны быть не менее:

1860 х 700 мм — для диванов-кроватей;

1860 х 600 мм — для кресел-кроватей.

4. Глубину сиденья измеряют от передней кромки сиденья до линии пересечения его со спинкой или с вертикалью, проходящей через точку перегиба спинки.

5. Высота подлокотников измеряется от середины глубины сиденья.

6. Размеры табуретов должны соответствовать указанным на черт. 4 и 5.

П римечание. В кухонном табурете высотой 650 мм и более должна быть опора для ног. (Измененная редакция, Изм. № 1).

7. Выбор размеров по высоте стульев, рабочих кресел, табуретов и столов должен осуществляться по ГОСТ 13025.3—85.

8. Размеры кроватей и матрацев для них должны соответствовать указанным в табл. 3 и на черт. 6.

Источник

ГОСТ 19120-93
Мебель для сидения и лежания. Диваны-кровати, диваны, кресла-кровати, кресла для отдыха, кушетки, тахты, скамьи, банкетки. Методы испытаний

Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

Срочная курьерская доставка (1-3 дня)
Курьерская доставка (7 дней)
Самовывоз из московского офиса
Почта РФ

Распространяется на изделия бытовой мебели и мебели для общественных помещений, предназначенные для сидения и лежания, и устанавливает методы испытаний диванов, диванов-кроватей, кресел-кроватей, кресел для отдыха, кресел-качалок, кушеток, тахт, скамей, банкеток на: устойчивость; статическую прочность навесных боковин; прочность опор (ножек); прочность основания емкости для хранения постельных принадлежностей; долговечность элементов изделия (спинки, сиденья, боковин, беспружинных элементов спальных мест); прочность изделия под ударной нагрузкой. Стандарт не распространяется на шезлонги.

Дата введения	01.01.1995
Добавлен в базу	01.09.2013
Актуализация	01.02.2020

15.03.1994	Утвержден	Межгосударственный Совет по стандартизации, метрологии и сертификации	1
11.07.1994	Утвержден	Госстандарт РФ	191
Разработан	ВПКТИМ
Издан	Издательство стандартов	1994 г.

Furniture for seating and lying. Sofa-beds, day-beds, easy chairs, ottomens, benches, upholstery stools. Testing methods

ГОСТ 21640-91Мебель для сидения и лежания. Мягкие элементы. Метод определения мягкости
ГОСТ 19918.3-79Мебель для сидения и лежания. Метод определения остаточной деформации беспружинных мягких элементов
ГОСТ 19917-93Мебель для сидения и лежания. Общие технические условия. Заменен на ГОСТ 19917-2014.
ГОСТ 14314-94Мебель для сидения и лежания. Метод испытания мягких элементов на долговечность
ГОСТ 13025.2-85Мебель бытовая. Функциональные размеры мебели для сидения и лежания
Показать все

Чтобы бесплатно скачать этот документ в формате PDF, поддержите наш сайт и нажмите кнопку:

МЕБЕЛЬ ДЛЯ СИДЕНИЯ И ЛЕЖАНИЯ. ДИВАНЫ-КРОВАТИ, ДИВАНЫ, КРЕСЛА-КРОВАТИ, КРЕСЛА ДЛЯ ОТДЫХА, КУШЕТКИ, ТАХТЫ, СКАМЬИ, БАНКЕТКИ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

1 РАЗРАБОТАН Всероссийским проектно-конструкторским и технологическим институтом мебели (ВПКТИМ)

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным Советом по стандартизации, мет

рологии и сертификации 15.03.94 (отчет Технического секретариата № 1)

За принятие проголосовали:

Наименование национального opiaHa по С1андартизации

Госстандарт Республики Казахстан

Настоящий стандарт 4 не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Технического секретариата Межгосударственного совета по стандартизации* метрологии и сертификации

4.3. Проведение испытания

Включают испытательное устройство и в соответствии с выбранной схемой испытания последовательно в продольном и поперечном направлениях прикладывают горизонтальную нагрузку Р₂₎ равную 40 даН, до нормативного количества циклов, после чего изделие осматривают с целью выявления видимых разрушений (ослабления соединений и узлов крепления, трещин, изломов и т. д.).

4.4. Оценка результатов

Изделие считают выдержавшим испытания на прочность опор (ножек), если после достижения нормативного количества циклов не будут обнаружены повреждения, указанные в п. 4.3.

5. МЕТОД ИСПЫТАНИЯ ЕМКОСТЕЙ ДЛЯ ПОСТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ НА ПРОЧНОСТЬ ОСНОВАНИЯ

Сущность метода заключается в длительном воздействии статической нагрузки на основание емкости для постельных принадлежностей.

5.1.1. Грузы (набор грузов) общей массой 100 кг с погрешностью измерения массы груза ±0,5 %.

5.1.2. Измерительный инструмент для определения линейных размеров с погрешностью ± 1 мм.

5.2. Подготовка и проведение испытания

5.2.1. Изделие устанавливают на ровную поверхность (пол) так, чтобы емкость для хранения постельных принадлежностей была легко доступна для нагружения.

5.2.2. Определяют габаритные размеры емкости и вычисляют нагрузку (Q₃) с точностью 0,5 даН по формуле

где V — полезный объем емкости, м 3 ;

q — удельная нагрузка равная 200 даН/м 3 ;

1,5 — коэффициент запаса прочности.

5.2.3. Емкость нагружают равномерно по всей площади основания грузами до расчетной нагрузки и выдерживают 1 сут.

5.2.4. До и после испытания емкость осматривают и фиксируют наличие видимых разрушений (сколов, смятий, трещин, обрывов заглушин, выходов шурупов, скоб и т. д.).

5.3. Оценка результатов

Изделие считают выдержавшим испытание на прочность основания емкости для постельных принадлежностей, если после снятия нагрузки не будут обнаружены дефекты, указанные в п. 5.2.4.

6. МЕТОД ИСПЫТАНИЯ СПИНКИ, СИДЕНЬЯ, СПАЛЬНОГО МЕСТА, БОКОВИН ИЗДЕЛИЯ НА ДОЛГОВЕЧНОСТЬ

Сущность метода заключается в многократном циклическом приложении нагрузки к спинке, сиденью, спальному месту, боковинам изделия.

6.1.1. Стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее:

приложение вертикальной циклической нагрузки 100 даН, горизонтальной циклической нагрузки 20; 25 даН с погрешностью измерения нагрузки ±5%, частотой циклов приложения нагрузки 20 мин -1 и погрешностью измерения деформации ±0,5 мм.

6.1.2. Жесткий нагружающий элемент, передающий вертикальную нагрузку на сиденье и спальное место изделия (черт. И).

6.1.3. Жесткий нагружающий элемент, передающий горизонтальную нагрузку на спинку (черт. 12).

Черт. 11 Черт. 12

6.1.4. Два жестких нагружающих элемента, передающие горизонтальную нагрузку на боковины (подлокотники) черт. 13.

6.1.5. Приспособление — шаблон для определения точек приложения нагрузок на сиденье или на спинку (приложение 3).

6.1.6. Измерительный инструмент для определения линейных размеров с погрешностью измерения ±1 мм.

6.1.7. Балластные грузы (набор грузов) массой 75 кг каждый с диаметром опорной поверхности (300±1) мм. Погрешность измерения массы груза ±0,5 %.

6Л .8, Упоры для закрепления изделия при испытании.

6.1.9. Допускаемые отклонения от размеров нагружающих элементов устанавливаются конструкторской документацией на испытательное устройство.

Схема испытания одно- Схема испытания многоместного изделия местного изделия на дол- на долговечность

I — ширина посадочного места; £ — глубина посадочного места

6.2. Подготовка испытания

6.2.1. Образец устанавливают на ровную горизонтальную поверхность (пол) под нагружающее устройство стенда и закрепляют с помощью упоров (п. 6.1 8).

Допускается закреплять изделие любым другим способом.

6.2.2. Схему испытания изделия выбирают в зависимости от конструкции и функционального назначения:

изделия, предназначенные для сидения, — по черт. 14, 15, 16;

Схема испытания Схема испытания спинки многоместного изделия

спинки одноместно- на долговечность

го изделия на долговечность

I — ширина посадочных мест; Ь — глубина посадочного места Черт. 16

изделия, предназначенные для лежания, — по черт. 17; трансформируемые изделия, предназначенные для сидения и лежания, — по черт. 15, 16, 17.

Изделия, трансформируемые по ширине, испытывают по черт. 17 в точках /, 2,

а трансформируемые по длине — в точках /, 3,

Изделия, предназначенные для лежания, а также изделия предназначенные для сидения и лежания, мягкие элементы которых сформированы на основе пружинных блоков, по черт. 17 не испытываются.

6.2.3. При испытании изделий по черт. 14, 15, 16 на каждое свободное от нагружения посадочное место изделия укладывается балластный груз (п. 6.1.7).

6.2.4. При испытании изделий для сидения по черт. 14, 15 точки приложения нагрузок Р₃ (на сиденье) и Ра (на спинку) определяют измерительным инструментом, указанным в п. 6.1.6. Допускается в изделиях со, сложным профилем точки приложения нагрузок определять с помощью шаблона (и. 6.1.5).

6 2.5. При испытании изделий по черт. 16 кромка нагружающего элемента (п. 6.1.4) должна совпадать с верхней и передней кромками боковины (подлокотника).

Допускается точку приложения нагрузки Р₅ устанавливать, исходя из конструкции боковины (подлокотника), путем определения одного из наиболее вероятных мест повреждения боковины (подлокотника) в условиях эксплуатации.

6.2.6. Боковины изделий, трансформируемых по длине за счет бокового раздвижения, испытывают полностью раздвинутыми по черт. 16.

6.2.7. При испытании сидений и спальных мест в изделиях с эластичным или гибким основаниями до начала нагружения в точке приложения нагрузки производят замер (начальной) высоты (Но) мягкого элемент и фиксируют значение в журнале (приложение 1).

6.2.8. Допускается при испытании изделий по черт. 14, 15, 16, 17 менять координаты точек нагружения, перенося их в любую удобную для испытания точку, но удаленную от указанной на чертеже не более чем на 250 мм, в следующих случаях:

изделие имеет сложную профильную поверхность; указанная точка нагружения лежит над средником эластичного, гибкого основания изделия;

указанная точка нагружения лежит на линии стыка отдельно сформированных мягких элементов изделия.

I — длина спального *места; b — ширина спального места

6.2.9. Значение нагрузок Р₃, Р₄, Р₅ и Р₆ определяют по таблице.

Источник

Индексы

Настоящий стандарт распространяется на диваны, диваны-кровати, кресла для отдыха, кресла-кровати, кушетки, тахты, скамьи, банкетки и устанавливает методы испытаний на:

статическую прочность навесных боковин;

прочность опор (ножек);

прочность основания емкости для постельных принадлежностей;

долговечность элементов изделия (спинки, сиденья, боковин, спального места);

прочность изделий под ударной нагрузкой.

Стандарт не распространяется на кресла для отдыха с откидывающимися или саморегулирующимися спинками, складные изделия, кресла-качалки, шезлонги.

Перед испытаниями по данному стандарту определяют мягкость мягких элементов по ГОСТ 21640.

Мягкие элементы изделий, изготовленные на основе пружинных блоков и используемые в качестве спальных мест, испытывают по ГОСТ 14314.

Стандарт применяется при приемочных, квалификационных, периодических, типовых и сертификационных испытаниях.

Метод испытания изделий на устойчивость применяется при приемочных и сертификационных испытаниях.

1. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

1.1. Для испытания новых и модернизированных изделий берут два образца одной конструкции. Допускается испытывать изделия, не имеющие лакокрасочных покрытий.

1.2. Количество и порядок отбора образцов серийных изделий — по ГОСТ 19917.

1.3. Испытание образцов, изготовленных с применением клеевых соединений, проводят не ранее чем через 15 сут после их изготовления.

Образцы, предназначенные для испытания, предварительно выдерживают не менее 3 сут.

Выдержка и испытание образцов проводятся в помещении с относительной влажностью воздуха от 45 до 70% и температурой воздуха от 15 до 30 °С.

1.4. Перед испытанием фурнитуру в изделии затягивают в соответствии с инструкцией по сборке.

2. МЕТОД ИСПЫТАНИЯ НА УСТОЙЧИВОСТЬ

Сущность метода заключается в однократном воздействии нагрузки на изделие в направлении вперед, назад, вбок, приводящей к его опрокидыванию.

2.1.1. Грузы (набор грузов) массой: 60; 35; 25 кг с диаметром опорной поверхности (200±1) мм.

Погрешность измерения массы груза ±0,5%.

2.1.2. Пружинный динамометр или другой прибор, обеспечивающий возможность измерения горизонтальной нагрузки до 50 даН с погрешностью ±0,5 даН.

2.1.3. Измерительный инструмент, обеспечивающий определение линейных размеров с погрешностью измерения ±1 мм.

2.1.4. Упоры высотой (12±1) мм.

2.2. Подготовка к испытанию

2.2.1. Схему испытания на устойчивость выбирают в зависимости от количества посадочных мест, конструкции и функционального назначения изделия:

схема испытания одноместных изделий для сидения указана на черт.1, 2, 3;

схема испытания многоместных изделий для сидения указана на черт.1, 2;

схема испытания на устойчивость трансформируемых изделий, предназначенных для сидения и лежания, и изделий, предназначенных только для лежания, имеющих консольное расположение спального места относительно его опор (ножек, цоколя и т.п.), указана на черт.4.

— ширина одного посадочного места. Пунктиром показано многоместное изделие

а) испытания изделий без боковин

б) испытание изделий с боковинами

— глубина посадочного места изделия

— длина (ширина) спального места со стороны консольного свеса

2.2.2. Образец устанавливают на ровную горизонтальную поверхность (пол) вплотную к упорам в соответствии с выбранной схемой испытания.

У образцов с многолучевым основанием упоры устанавливают к двум смежным лучам.

У образцов на опорах качения опоры разворачивают относительно сидения так, чтобы изделие оказалось в наиболее неустойчивом положении.

2.3. Проведение испытания

2.3.1. При испытании согласно черт.1, 2, 3 за каждое посадочное место изделия загружают функциональной нагрузкой , равной 60 кг.

С помощью пружинного динамометра (п.2.1.2) в направлении, показанном на черт.1-3, прикладывают горизонтальную силу , постепенно увеличивая ее до начала отрыва от пола пары ножек (опор).

Момент отрыва ножек (опор) от пола со стороны, противоположной действию силы считают началом опрокидывания изделия.

Значение нагрузки , вызывающее опрокидывание изделия, фиксируют в журнале (см. приложение 1).

2.3.2. При испытании по черт.3б на сиденье изделия устанавливают груз , равный 25 кг, а к боковине (подлокотнику) прикладывают вертикальную статическую нагрузку , равную 35 кг, и контролируют устойчивость изделия — момент начала опрокидывания.

2.3.3. При испытании по черт.4 изделие нагружают со стороны консольного свеса одновременно в точках 1, 2 грузами по 60 кг каждый.

Если изделие имеет свесы с нескольких сторон, то испытание проводят со стороны наиболее неустойчивого положения изделия.

2.4. Оценка результатов

Образец считают устойчивым, если нагрузки, вызывающие опрокидывание изделия в направлениях вперед, назад, вбок соответствуют требованиям ГОСТ 19917.

3. МЕТОД ИСПЫТАНИЯ НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ НАВЕСНЫХ БОКОВИН

Сущность метода испытания на прочность навесных боковин заключается в приложении к ним вертикальной статической нагрузки с последующей визуальной оценкой состояния изделия.

3.1.1. Стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее приложение вертикальной статической нагрузки 80 даН с погрешностью измерения нагрузки ±5% и частотой циклов не более (20±1) мин.

3.1.2. Жесткий нагружающий элемент диаметром (100±1) мм.

3.1.3. Пластина из эластичного пенополиуретана или другого материала размером (100х100) мм.

3.1.4. Упоры для предотвращения перемещения изделия при испытании.

3.2. Подготовка испытания

Образец устанавливают на стенд вплотную к упорам в соответствии с черт.5.

— длина боковины; — ширина боковины (подлокотника); — глубина сиденья
Пунктиром показано многоместное изделие

3.3. Проведение испытания

Включают испытательное устройство и через жесткий нагружающий элемент (п.3.1.2) к боковине в точке, указанной на черт.5, прикладывают вертикальную нагрузку , равную 80 даН, которую выдерживают в течение 60 с.

После достижения нормативного количества циклов нагружений боковину осматривают для выявления видимых разрушений (ослабления соединений и узлов крепления, трещин, изломов и т.д.).

3.4. Оценка результатов

Боковины считают выдержавшими испытание на статическую прочность, если после достижения нормативного количества циклов нагружений не обнаружено повреждений, указанных в п.3.3.

4. МЕТОД ИСПЫТАНИЯ НА ПРОЧНОСТЬ ОПОР (НОЖЕК) ИЗДЕЛИЯ

Сущность метода заключается в циклическом воздействии горизонтальной нагрузки на опоры (ножки) изделия, вызывающей напряжения, появляющиеся при эксплуатации.

Изделия на опорах качения на прочность опор не испытывают.

4.1.1. Испытательный стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее циклическое приложение горизонтальных нагрузок 40 даН с погрешностью измерения нагрузки ±5% и частотой циклов 20 мин.

4.1.2. Жесткий нагружающий элемент диаметром (100±1) мм, поверхность которого должна быть покрыта войлоком толщиной (5±2) мм.

4.1.3. Упоры для предотвращения перемещения изделия при испытании.

4.1.4. Измерительный инструмент для определения линейных размеров с погрешностью измерения ±1 мм.

4.2. Подготовка к испытанию

4.2.1. Образец осматривают и устанавливают на ровную горизонтальную поверхность (пол) или основание стенда.

4.2.2. Одну пару ножек (опору) закрепляют неподвижно с помощью упоров (п.4.1.3), другую оставляют свободной.

4.2.3. Нагрузку прикладывают через жесткий нагружающий элемент (п.4.1.2) в соответствии с черт.6, 7, 8, 9, 10.

4.2.4. При испытании изделия на ножках нижняя кромка нагружающего элемента должна совпадать с нижней кромкой каркаса изделия (черт.6).

4.2.5. При испытании изделия на проходных вертикальных опорах центр рабочей поверхности нагружающего элемента должен находиться на уровне нижней поверхности сиденья, но не ниже 100 мм от пола (черт.7).

4.2.6. Одноместные изделия для сидения испытывают под нагрузками, действующими поочередно в продольном и поперечном направлениях, в соответствии с черт.8.

4.2.7. Многоместные изделия для сидения и лежания на ножках испытывают под нагрузками, действующими поочередно в продольном и поперечном направлениях в соответствии с черт.9.

4.2.8. Многоместные изделия для сидения и изделия для лежания на любых опорах, кроме ножек, испытывают в продольном и поперечном направлениях в соответствии с черт.10.

4.3. Проведение испытания

Включают испытательное устройство и в соответствии с выбранной схемой испытания последовательно в продольном и поперечном направлениях прикладывают горизонтальную нагрузку , равную 40 даН, до нормативного количества циклов, после чего изделие осматривают с целью выявления видимых разрушений (ослабления соединений и узлов крепления, трещин, изломов и т.д.).

4.4. Оценка результатов

5. МЕТОД ИСПЫТАНИЯ ЕМКОСТЕЙ ДЛЯ ПОСТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ
НА ПРОЧНОСТЬ ОСНОВАНИЯ

5.1.1. Грузы (набор грузов) общей массой 100 кг с погрешностью измерения массы груза ±0,5%.

5.1.2. Измерительный инструмент для определения линейных размеров с погрешностью ±1 мм.

5.2. Подготовка и проведение испытания

5.2.2. Определяют габаритные размеры емкости и вычисляют нагрузку () с точностью 0,5 даН по формуле

где — полезный объем емкости, м;

— удельная нагрузка равная 200 даН/м;

— коэффициент запаса прочности.

5.3. Оценка результатов

6. МЕТОД ИСПЫТАНИЯ СПИНКИ, СИДЕНЬЯ, СПАЛЬНОГО МЕСТА,
БОКОВИН ИЗДЕЛИЯ НА ДОЛГОВЕЧНОСТЬ

6.1.1. Стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее:

приложение вертикальной циклической нагрузки 100 даН, горизонтальной циклической нагрузки 20; 25 даН с погрешностью измерения нагрузки ±5%, частотой циклов приложения нагрузки 20 мин и погрешностью измерения деформации ±0,5 мм.

6.1.2. Жесткий нагружающий элемент, передающий вертикальную нагрузку на сиденье и спальное место изделия (черт.11).

6.1.3. Жесткий нагружающий элемент, передающий горизонтальную нагрузку на спинку (черт.12).

6.1.4. Два жестких нагружающих элемента, передающие горизонтальную нагрузку на боковины (подлокотники) черт.13.

6.1.6. Измерительный инструмент для определения линейных размеров с погрешностью измерения ±1 мм.

6.1.8. Упоры для закрепления изделия при испытании.

6.1.9. Допускаемые отклонения от размеров нагружающих элементов устанавливаются конструкторской документацией на испытательное устройство.

6.2. Подготовка испытания

6.2.1. Образец устанавливают на ровную горизонтальную поверхность (пол) под нагружающее устройство стенда и закрепляют с помощью упоров (п.6.1.8).

Допускается закреплять изделие любым другим способом.

6.2.2. Схему испытания изделия выбирают в зависимости от конструкции и функционального назначения:

изделия, предназначенные для сидения, — по черт.14, 15, 16;

изделия, предназначенные для лежания, — по черт.17;

трансформируемые изделия, предназначенные для сидения и лежания, — по черт.15, 16, 17.

Схема испытания одноместного изделия на долговечность

Схема испытания многоместного изделия на долговечность

— ширина посадочного места;
— глубина посадочного места

Схема испытания спинки одноместного изделия на долговечность

Схема испытания спинки многоместного изделия на долговечность

— ширина посадочных мест

— ширина посадочных мест;

— глубина посадочного места

— длина спального места; — ширина спального места

Изделия, трансформируемые по ширине, испытывают по черт.17 в точках 1, 2,

а трансформируемые по длине — в точках 1, 3.

6.2.3. При испытании изделий по черт.14, 15, 16 на каждое свободное от нагружения посадочное место изделия укладывается балластный груз (п.6.1.7).

6.2.4. При испытании изделий для сидения по черт.14, 15 точки приложения нагрузок (на сиденье) и (на спинку) определяют измерительным инструментом, указанным в п.6.1.6. Допускается в изделиях со сложным профилем точки приложения нагрузок определять с помощью шаблона (п.6.1.5).

6.2.5. При испытании изделий по черт.16 кромка нагружающего элемента (п.6.1.4) должна совпадать с верхней и передней кромками боковины (подлокотника).

Допускается точку приложения нагрузки устанавливать, исходя из конструкции боковины (подлокотника), путем определения одного из наиболее вероятных мест повреждения боковины (подлокотника) в условиях эксплуатации.

6.2.7. При испытании сидений и спальных мест в изделиях с эластичным или гибким основаниями до начала нагружения в точке приложения нагрузки производят замер (начальной) высоты () мягкого элемента и фиксируют значение в журнале (приложение 1).

6.2.8. Допускается при испытании изделий по черт.14, 15, 16, 17 менять координаты точек нагружения, перенося их в любую удобную для испытания точку, но удаленную от указанной на чертеже не более чем на 250 мм, в следующих случаях:

изделие имеет сложную профильную поверхность;

указанная точка нагружения лежит над средником эластичного, гибкого основания изделия;

указанная точка нагружения лежит на линии стыка отдельно сформированных мягких элементов изделия.

Источник

ГОСТ 19120-93 Мебель для сидения и лежания. Диваны-кровати, диваны, кресла-кровати, кресла для отдыха, кушетки, тахты, скамьи, банкетки. Методы испытаний

Текст ГОСТ 19120-93 Мебель для сидения и лежания. Диваны-кровати, диваны, кресла-кровати, кресла для отдыха, кушетки, тахты, скамьи, банкетки. Методы испытаний

ГОСТ 19120—93

МЕБЕЛЬ ДЛЯ СИДЕНИЯ И ЛЕЖАНИЯ. ДИВАНЫ-КРОВАТИ, ДИВАНЫ, КРЕСЛА-КРОВАТИ, КРЕСЛА ДЛЯ ОТДЫХА, КУШЕТКИ, ТАХТЫ,

СКАМЬИ, БАНКЕТКИ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

1 РАЗРАБОТАН Всероссийским проектно-конструкторским и технологическим институтом мебели (ВПКТИМ)

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным Советом по стандартизации, мет

рологии и сертификации 15.03.94 (отчет Технического секрета* риата № 1)

За принятие проголосовали:

Наименование национального opiана по С1андар1изацпп

Госстандарт Республики Казахстан

4 ВЗАМЕН ГОСТ 19120—79

(g) Издательство стандартов, 1994

метрологии и сертификации

МЕБЕЛЬ ДЛЯ СИДЕНИЯ И ЛЕЖАНИЯ. ДИВАНЫ КРОВАТИ, ДИВАНЫ, КРЕСЛА-КРОВАТИ, КРЕСЛА ДЛЯ ОТДЫХА,

КУШЕТКИ, ТАХТЫ, СКАМЬИ, БАНКЕТКИ

Furniture for seating and lying.

Sofa-beds, day-beds, easy chairs, ottomens, benches, upholstery stools Testing methods

Дата введения 1995—01—01

статическую прочность навесных боковин;

прочность опор (ножек);

прочность основания емкости для постельных принадлежностей;

долговечность элементов изделия (спинки, сиденья, боковин, спального места);

прочность изделий под ударной нагрузкой.

Перед испытаниями по данному стандарту определяют мягкость мягких элементов по ГОСТ 21640.

Метод испытания изделий на устойчивость применяется при приемочных и сертификационных испытаниях.

1. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

1.2. Количество и порядок отбора образцов серийных изделий— по ГОСТ 19917.

1.3. Исиьпание образцов, изготовленных с применением клеевых соединений, проводят не ранее чем через 15 сут после их изготовления.

Образцы, предназначенные для испытания, предварительно выдерживают це менее 3 сут.

1.4. Перед испытанием фурнитуру в изделии затягивают в соответствии с инструкцией по сборке.

2. МЕТОД ИСПЫТАНИЯ НА УСТОЙЧИВОСТЬ

2.1.1. Грузы (набор грузов) массой: 60; 35; 25 кг с диаметром опорной поверхности (200±1) мм.

Погрешность измерения массы груза ±0,5 %.

2.1.3. Измерительный инструмент, обеспечивающий определение линейных размеров с погрешностью измерения ± 1 мм.

2.1.4. Упоры высотой (12 ± 1) мм.

2.2. Подготовка к испытанию

схема испытания одноместных изделий для сидения указана на черт. 1, 2, 3;

схема испытания многоместных изделий для сидения указана на черт. 1, 2;

I — ширина одного посадочного места. Пунктиром показано многоместное изделие

У образцов с многолучевым основанием упоры устанавливают к двум смежным лучам.

2.3. Проведение испытания

2.3.1. При испытании согласно черт. 1, 2, 3 за каждое посадочное место изделия загружают функциональной нагрузкой Q, равной 60 кг.

С помощью пружинного динамометра (п. 2.1.2) в направлении, показанном на черт. 1—3, прикладывают горизонтальную силу Р, постепенно увеличивая ее до начала отрыва от пола пары ножек (опор).

а) испытание изделий без боковин

6> испытание изделий с боковинами

b — глубина посадочного места изделия

I — длина (ширина) спального места со стороны консольного свеса

Момент отрыва ножек (опор) от пола со стороны, противоположной действию силы Р считают началом опрокидывания изделия.

Значение нагрузки Р, вызывающее опрокидывание изделия, фиксируют в журнале (см. приложение 1).

2.3.2. При испытании по черт. 36 на сиденье изделия устанавливают груз Qi, равный 25 кг, а к боковине (подлокотнику) прикладывают вертикальную статическую нагрузку Q₂, равную 35 кг, и контролируют устойчивость изделия — момент начала опрокидывания.

2.3.3. При испытании по черт. 4 изделие нагружают со стороны консольного свеса одновременно в точках 1, 2 грузами по 60 кг каждый.

2.4. Оценка результатов

3. МЕТОД ИСПЫТАНИЯ НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ

3.1.1. Стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее приложение вертикальной статической нагрузки 80 даН с погрешностью измерения нагрузки ±5 % и частотой циклов не более (20±1) мин

3.1.2. Жесткий нагружающий элемент диаметром (100±1) мм.

3.1.3. Пластина из эластичного пенополиуретана или другого материала размером (100X100) мм.

3.1.4. Упоры для предотвращения перемещения изделия при испытании.

3.2. Подготовка испытания

Образец устанавливают на стенд вплотную к упорам в соответствии с черт. 5.

3.3. Проведение испытания

Включают испытательное устройство и через жесткий нагружающий элемент (п. 3.1.2) к боковине в точке, указанной на черт. 5, прикладывают вертикальную нагрузку Р_и равную 80 даН, которую выдерживают в течение 60 с.

I — длина боковины; а — ширина боковины (подлокотника); Ь—глубина сиденья Пунктиром показано многоместное изделие

3.4. Оценка результатов

4. МЕТОД ИСПЫТАНИЯ НА ПРОЧНОСТЬ ОПОР (НОЖЕК) ИЗДЕЛИЯ

Изделия на опорах качения на прочность опор не испытывают.

4.1.2. Жесткий нагружающий элемент диаметром (100 ± 1) мм, поверхность которого должна быть покрыта войлоком толщиной (5±2) мм.

4.1.3. Упоры для предотвращения перемещения изделия при испытании.

4.1.4. Измерительный инструмент для определения линейных размеров с погрешностью измерения ±1 мм.

4.2. Подготовка к испытанию

4.2.1. Образец осматривают и устанавливают на ровную горизонтальную поверхность (пол) или основание стенда.

4.2.2. Одну пару ножек (опору) закрепляют неподвижно с помощью упоров (л. 4.1.3), другую оставляют свободной.

4.2.3. Нагрузку Р₂ прикладывают через жесткий нагружающий элемент (п. 4.1.2) в соответствии с черт. 6, 7, 8, 9, 10.

4.2.4. При испытании изделия на ножках нижняя кромка нагружающего элемента должна совпадать с нижней кромкой, каркаса изделия (черт. 6).

4.2,6. Одноместные изделия для сидейия испытывают под нагрузками, действующими поочередно в продольном и поперечном направлениях в соответствии с черт. 8.

Ь — ширина изделия Черт. 8

Ь — ширина изделия Черт 9

Ь — ширина изделии

4.3. Проведение испытания

Включают испытательное устройство и в соответствии с выбранной схемой испытания последовательно в продольном и поперечном направлениях прикладывают горизонтальную нагрузку Р₂, равную 40 даН, до нормативного количества циклов, после чего изделие осматривают с целью выявления видимых разрушений (ослабления соединений и узлов крепления, трещин, изломов и т. д.)-

4.4. Оценка результатов

5. МЕТОД ИСПЫТАНИЯ ЕМКОСТЕЙ ДЛЯ ПОСТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ НА ПРОЧНОСТЬ ОСНОВАНИЯ

5.1. Ann а р ату р а

5.1.1. Грузы (набор грузов) общей массой 100 кг с погрешностью измерения массы груза ±0,5 %•

5.1.2. Измерительный инструмент для определения линейных размеров с погрешностью ± 1 мм.

5.2. Подготовка и проведение испытания

5.2.2. Определяют габаритные размеры емкости и вычисляют нагрузку (Q₃) с точностью 0,5 даН по формуле

где V — полезный объем емкости, м 3 ;

q — удельная нагрузка равная 200 даН/м 3 ;

1,5 — коэффициент запаса прочности.

5.3. Оценка результатов

6. МЕТОД ИСПЫТАНИЯ СПИНКИ, СИДЕНЬЯ, СПАЛЬНОГО МЕСТА, БОКОВИН ИЗДЕЛИЯ НА ДОЛГОВЕЧНОСТЬ

6.1.1. Стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее:

6.1.3. Жесткий нагружающий элемент, передающий горизонтальную нагрузку на спинку (черт. 12).

6.1.4. Два жестких нагружающих элемента, передающие горизонтальную нагрузку на боковины (подлокотники) черт. 13.

6.1.6. Измерительный инструмент для определения линейных размеров с погрешностью измерения ±1 мм.

6.1.7. Балластные грузы (набор грузов) массой 75 кг каждый с диаметром опорной поверхности (300±1) мм. Погрешность измерения массы груза ±0,5 %■

6Л.8, Упоры для закрепления изделия при испытании.

6.1.9. Допускаемые отклонения от размеров нагружающих эле ментов устанавливаются конструкторской документацией на испытательное устройство.

Схема испытания одно- Схема испытания многоместного изделия

местного изделия на дол- на долговечность

I — ширина посадочного места; £ —глубина посадочного места

6.2. Подготовка испытания

6.2.1. Образец > станавливают на ровную горизонтальную поверхность (пол) под нагружающее устройство стенда и закрепляют с помощью упоров (п. 6.1 8).

Допускается закреплять изделие любым другим способом.

6.2.2. Схему испытания изделия выбирают в зависимости от конструкции и функционального назначения:

изделия, предназначенные для сидения, — по черт. 14, 15, 16;

Схема испытания Схема испытания спинки многоместного изделия

спинки одноместно- на долговечность

го изделия на долговечность

I — ширина посадочных мест

I — ширина посадочных мест; Ь—глубина посадочного места

изделия, предназначенные для лежания, ■— по черт* 17;

трансформируемые изделия, предназначенные для сидения и лежания, — по черт. 15, 16, 17.

Изделия, трансформируемые но ширине, испытывают по черт. 17 в 1 очках /, 2,

а трансформируемые по длине — в точках /, 3,

6.2.3. При испытании изделий по черт. 14, 15, 16 па каждое свободное от нагружения посадочное место изделия укладывается балластный груз (и. 6.1.7).

6.2.4. При испытании изделий для сидения по черт. 14, 15 точки приложения нагрузок Рз (на сиденье) и Р₄ (на спинку) определяют измерительным инструментом, указанным в п. 6.1.6. Допускается в изделиях со, сложным профилем точки приложения нагрузок определять с помощью шаблона (п. 6.1.5).

6 2.5. При испытании изделий но черт. 16 кромка нагружающего элемента (п. 6.1.4) должна совпадать с верхней и передней кромками боковины (подлокотника).

Допускается точку приложения нагрузки Р$ устанавливать, исходя из конструкции боковины (подлокотника), путем определения одного из наиболее вероятных мест повреждения боковины (подлокотника) в условиях эксплуатации.

изделие имеет сложную профильную поверхность;

указанная точка нагружения лежит над средником эластичного, гибкого основания изделия;

указанная точка нагружения лежит на линии стыка отдельно сформированных мягких элементов изделия.

I — длина спального*места; b —ширина спального места

6.2.9. Значение нагрузок Р₃, Рь Р$ и Р₆ определяют по таблице.

Источник

Диван гост 19120 93

МЕБЕЛЬ ДЛЯ СИДЕНИЯ И ЛЕЖАНИЯ.
ДИВАНЫ-КРОВАТИ, ДИВАНЫ, КРЕСЛА-КРОВАТИ, КРЕСЛА ДЛЯ ОТДЫХА, КУШЕТКИ, ТАХТЫ, СКАМЬИ, БАНКЕТКИ

Furniture for seating and lying.
Sofa-beds, day-beds, easy chairs, ottomens, benches, upholstery stools.
Testing methods

Дата введения 1995-01-01

1 РАЗРАБОТАН Всероссийским проектно-конструкторским и технологическим институтом мебели (ВПКТИМ)

2 ВНЕСЕН Госстандартом России

3 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 15.03.94 (отчет Технического секретариата N 1)

За принятие проголосовали:

Наименование национального органа
по стандартизации

Госстандарт Республики Казахстан

1 ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

(Измененная редакция, Изм. N 1).

ВНЕСЕНО Изменение N 1, принятое Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 33 от 06.06.2008). Государство-разработчик Россия. Приказом Федерального агентства по техническому регулированию и метрологии от 16.10.2008 N 263-ст введено в действие на территории РФ с 01.01.2009

Изменение N 1 внесено изготовителем базы данных по тексту ИУС N 1, 2009 год

Настоящий стандарт распространяется на изделия бытовой мебели и мебели для общественных помещений, предназначенные для сидения и лежания, и устанавливает методы испытаний диванов, диванов-кроватей, кресел-кроватей, кресел для отдыха, кресел-качалок, кушеток, тахт, скамей, банкеток на:

статическую прочность навесных боковин [1];

прочность опор (ножек) [1];

прочность основания емкости для хранения постельных принадлежностей;

долговечность элементов изделия (спинки, сиденья, боковин, беспружинных элементов спальных мест) [1];

прочность изделия под ударной нагрузкой [1];

усилие трансформации спальных мест изделий (или его секций) [2];

прочность каркасов изделий при падении [2];

долговечность кресел-качалок при горизонтальном нагружении боковин;

прочность кресел-качалок при вертикальных ударных нагрузках сиденья.

Стандарт не распространяется на шезлонги.

Перед испытаниями по данному стандарту мягкие элементы изделия должны быть испытаны по ГОСТ 21640, ГОСТ 19918.3, ГОСТ 14314.

Метод испытания изделий на устойчивость применяется при приемочных и сертификационных испытаниях.

(Измененная редакция, Изм. N 1).

1. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

1.1. Для испытания новых и модернизированных изделий берут один образец каждой конструкции. Допускается испытывать изделия, не имеющие лакокрасочных покрытий.

1.2. Количество и порядок отбора образцов серийных изделий — по ГОСТ 19917.

Допускается при испытании серии изделий одной конструкции, отличающихся декоративным оформлением и числом посадочных мест, отбирать один образец максимального размера.

1.3. Испытание образцов, изготовленных с применением клеевых соединений, проводят не ранее чем через 14 сут после их изготовления.

Образцы, предназначенные для испытания, предварительно выдерживают не менее 3 сут.

1.1-1.3. (Измененная редакция, Изм. N 1).

1.4. Перед испытанием фурнитуру в изделии затягивают в соответствии с инструкцией по сборке.

2. МЕТОД ИСПЫТАНИЯ НА УСТОЙЧИВОСТЬ

Сущность метода заключается в однократном воздействии нагрузки на изделие, приводящей к его опрокидыванию. Началом опрокидывания изделия на ножках (опорах) следует считать момент отрыва ножек (опор) от пола со стороны, противоположной приложению к нему нагрузки. Началом опрокидывания кресел-качалок следует считать отсутствие возвратного движения (вперед, назад) из крайнего положения опор при снятии нагрузки.

(Измененная редакция, Изм. N 1).

2.1.1. Грузы (набор грузов) массой: 60; 35; 25 кг с диаметром опорной поверхности (200±1) мм.

Погрешность измерения массы груза ±0,5%.

2.1.2. Любое устройство, обеспечивающее возможность приложения горизонтальной (тянущей или толкающей) нагрузки до 50 даН с погрешностью ±0,5 даН.

(Измененная редакция, Изм. N 1).

2.1.3. Измерительный инструмент, обеспечивающий определение линейных размеров с погрешностью измерения ±1 мм.

2.1.4. Упоры высотой (12±1) мм.

2.1.5. Балластный груз (мешок из плотной ткани или искусственной кожи, заполненный смесью песка и древесных опилок в количестве 1:1, объемом 80 дм, с площадью основания (15±1) дм, массой (75±0,7) кг.

(Введен дополнительно, Изм. N 1).

2.2. Подготовка к испытанию

2.2.1. Схему испытания выбирают в зависимости от функционального назначения изделия (для сидения, лежания, сидения и лежания, раскачивания), конструкции (числа посадочных мест, наличия спинки, боковин-подлокотников, опор, свесов основания спального места относительно опор-ножек и т.д.).

Число посадочных мест в изделиях, предназначенных для сидения, определяют исходя из ширины одного посадочного места по ГОСТ 13025.2-85.

Одноместные изделия, предназначенные для сидения, а также изделия, предназначенные для сидения и лежания (трансформируемые в положение "кровать", с откидными или саморегулирующимися спинками), испытывают на устойчивость в положении "для сидения" по схемам, указанным на черт.1 (вперед), 2 (назад) и 3, а, б (вбок).

Многоместные изделия, предназначенные для сидения, а также, изделия, предназначенные для сидения и лежания (трансформируемые в положение "кровать", с откидными или саморегулирующимися спинками), испытывают на устойчивость в положении "для сидения" по схемам, указанным на черт.1, 2.

Изделия, предназначенные только для лежания, а также одно- и многоместные изделия, предназначенные для сидения и лежания (трансформируемые в положение "кровать"), имеющие свесы "спального места" более 150 мм относительно опор (ножек) по продольным или поперечным его сторонам, испытывают со стороны наибольшей неустойчивости (по выбору испытателя) в положении "спальное место" по схемам, указанным на черт.4.

Кресла-качалки испытывают по схеме, указанной на черт.4а.

Изделия без спинок не испытывают по схеме, указанной на черт.2.

Изделия без боковин-подлокотников не испытывают по схеме, указанной на черт.3, б.

— ширина одного посадочного места. Пунктиром показано многоместное изделие

Источник

Читайте также: Гост р 50793 95 din 933

МЕТОД ИСПЫТАНИЯ ОСНОВАНИЙ НА ПРОЧНОСТЬ

Гост 19120-93. мебель для сидения и лежания. диваны-кровати, диваны, кресла-кровати, кресла для отдыха, кушетки, тахты, скамьи, банкетки. методы испытаний (с изменением n 1)

СТУЛЬЯ УЧЕНИЧЕСКИЕ

1 типы

Материалы

МЕТОД ИСПЫТАНИЯ ОСНОВАНИЙ НА ПРОЧНОСТЬ

(Измененная редакция, Изм. № 2).

ГОСТ 19120-93
Мебель для сидения и лежания. Диваны-кровати, диваны, кресла-кровати, кресла для отдыха, кушетки, тахты, скамьи, банкетки. Методы испытаний

Способы доставки

Оглавление

Этот ГОСТ находится в:

Организации:

Furniture for seating and lying. Sofa-beds, day-beds, easy chairs, ottomens, benches, upholstery stools. Testing methods

6.1.9. Допускаемые отклонения от размеров нагружающих элементов устанавливаются конструкторской документацией на испытательное устройство.

Индексы

ГОСТ 19120-93 Мебель для сидения и лежания. Диваны-кровати, диваны, кресла-кровати, кресла для отдыха, кушетки, тахты, скамьи, банкетки. Методы испытаний

Текст ГОСТ 19120-93 Мебель для сидения и лежания. Диваны-кровати, диваны, кресла-кровати, кресла для отдыха, кушетки, тахты, скамьи, банкетки. Методы испытаний

ГОСТ 19120—93

МЕБЕЛЬ ДЛЯ СИДЕНИЯ И ЛЕЖАНИЯ. ДИВАНЫ-КРОВАТИ, ДИВАНЫ, КРЕСЛА-КРОВАТИ, КРЕСЛА ДЛЯ ОТДЫХА, КУШЕТКИ, ТАХТЫ,

СКАМЬИ, БАНКЕТКИ

Диван гост 19120 93

1. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

2. МЕТОД ИСПЫТАНИЯ НА УСТОЙЧИВОСТЬ
