Испытания ГОСТ Р 50571.16-2007
В зависимости от состава используемых мер защиты должны быть выполнены следующие проверки, измерения и испытания с учетом требований, предпочтительно в приведенной ниже последовательности:
— испытания непрерывности защитных проводников, включая проводники главной и дополнительной систем уравнивания потенциалов (см. 2);
— измерение сопротивления изоляции электроустановки (см. 3);
— проверка защиты посредством разделения цепей (см. 4);
— измерение сопротивления изоляции пола и стен (см. 5);
— проверка защиты, обеспечивающей автоматическое отключение источника питания (см. 6);
— проверка полярности (см. 7);
— испытания на электрическую прочность (8);
— проверка работоспособности (9);
— проверка на термическое воздействие;
— проверка на падение напряжения (см. 10)
— проверка прочности крепления розеток и выключателей по ГОСТ 8594.
В случае, если в результате какого-либо испытания выявляется несоответствие требованиям настоящего стандарта, данное испытание и любое предшествующее ему испытание, на результаты которого может оказывать влияние выявленный дефект, после устранения этого дефекта должны быть проведены повторно.
Методы проведения испытаний, описанные в данном разделе, приводятся только в качестве справочного материала; применяют также и другие методы, если они дают не менее достоверные результаты.
Средства измерений, используемые для проведения испытаний по требованиям безопасности, должны соответствовать требованиям ГОСТ 51350 и стандартов комплекса ГОСТ Р МЭК 61557.
Примечание. Испытания электроустановок во взрывоопасных зонах и в зонах опасных по воспламенению горючей пыли проводят с учетом требований безопасности по ГОСТ Р 52350.17 и МЭК 61241-17.
2. Непрерывность защитных проводников, включая главные и дополнительные проводники системы уравнивания потенциалов
Должно быть проведено испытание на непрерывность электрической цепи. Рекомендуется проводить это испытание с использованием источника электропитания, имеющего напряжение холостого хода от 4 до 24 В постоянного или переменного тока при минимальном токе 0,2 А.
3. Сопротивление изоляции электроустановки
Сопротивление изоляции измеряют:
- а) между токоведущими проводниками, взятыми по очереди "два к двум" относительно друг друга;
Примечание. На практике эти измерения могут быть выполнены только в процессе монтажа электроустановок до присоединения электроприборов.
б) между каждым из токоведущих проводников и "землей".
Примечания. 1. В системе заземления TN-C PEN-проводник рассматривают как часть "земли".
2. Во время испытания фазный и нулевой рабочий проводники могут быть соединены вместе.
Сопротивление изоляции, измеренное при испытательном напряжении, указанном в таблице 61А, считают удовлетворительным, если каждая цепь с отсоединенными электроприемниками имеет сопротивление изоляции не менее значения, приведенного в таблице 61А.

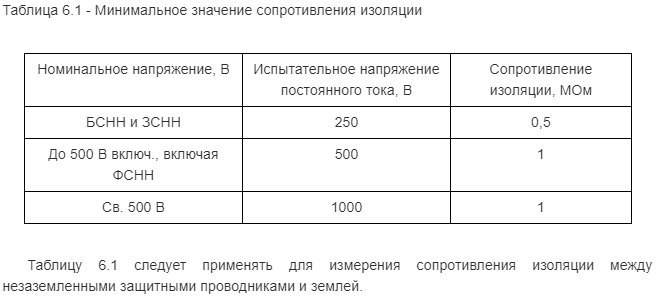

Минимальное значение сопротивления изоляции
Системы безопасного сверхнизкого напряжения
(БСНН) и функционального сверхнизкого
напряжения (ФСНН), где сеть питается от
безопасного разделяющего трансформатора и
также выполнены требования (см. ГОСТ Р 50571, подпункты 411.1.2.1 и 411.1.3.3)
До 500 В включительно, за исключением
систем БСНН и ФСНН
Измерения должны быть проведены на постоянном токе.
Рекомендуется, чтобы испытательная аппаратура обеспечивала подачу испытательного напряжения, указанного в таблице 61А, нагрузке 1 мА.
Если в состав цепи входят электронные приборы, то должно быть измерено сопротивление изоляции между соединенными вместе фазными и нулевым рабочим проводниками и "землей".
Примечания. 1. Эта мера предосторожности необходима в связи с тем, что проведение испытания без соединения токоведущих проводников может привести к повреждению электронных приборов.
2. Для измерения нейтральный проводник должен быть отделен от защитного проводника.
3. В системах TN-C измерение проводят между токоведущими проводниками и PEN-проводником.
4. В пожароопасных помещениях сопротивление изоляции измеряют между токоведущими проводниками. На практике может возникнуть необходимость провести измерение во время монтажа электроустановки до подключения оборудования.
4. Защита разделением цепей
Разделение токоведущих частей одной цепи от других цепей и от "земли" в соответствии с требованиями ГОСТ Р 50571.3подразделы 411.3 и 413.5 должно проверяться измерением сопротивления изоляции. Полученные значения сопротивлений изоляции должны соответствовать значениям, указанным в таблице 61А.
При этом, по возможности, электроприемники должны быть подсоединены.
5. Сопротивление пола и стен
Если требуется обеспечить соответствие требованиям ГОСТ Р 50571.3, подраздел 413.8, для изолирующих (непроводящих) помещений, зон, площадок, серия, по крайней мере, из трех измерений должна быть проведена в одном и том же помещении. Одно из этих измерений должно быть проведено примерно на расстоянии 1 м от любой из сторонних проводящих частей в данном помещении. Два других измерения проводят на более значительных расстояниях.
Вышеуказанная серия измерений должна повторяться для каждой соответствующей поверхности помещения.
Пример одного из методов измерения сопротивления изоляции пола и стен приведен в Приложение А.
6. Проверка защиты, обеспечивающей автоматическое отключение источника питания
6.1. Общие положения
Проверку эффективности мер защиты от косвенного прикосновения посредством автоматического отключения источника электропитания осуществляют следующим образом.
a) Для систем TN
В соответствии с требованиями ГОСТ Р 50571.3, подпункты 413.1.3.3, проверяют:
1) измерением — сопротивления петли "фаза-нуль" (см. 6.3);
Примечания. 1. Соответствие стандарту может быть подтверждено измерением сопротивления защитных проводников в условиях, описанных в Приложении E.
2. Вышеуказанные измерения не проводят, если имеются расчеты сопротивления петли "фаза-нуль" или сопротивления защитных проводников и если расположение электроустановки позволяет проверить длину и поперечное сечение проводников. В этом случае проверка непрерывности защитных проводников (см. 612.2) является достаточной.
2) проверкой — характеристики защитного устройства (т.е. путем визуального осмотра значения номинального тока уставки расцепителя и плавкой вставки предохранителя, а также испытанием устройства защитного отключения).
Примечание. Примеры методов испытания устройств защитного отключения приведены в Приложении B.
Кроме того, должно предусматриваться наличие эффективного заземляющего сопротивления там, где это необходимо согласно ГОСТ Р 50571.3, подпункт 413.1.3.7.
b) Для систем ТТ
Соответствие требованиям ГОСТ Р 50571.3, подпункт 413.1.4.2, должно быть проверено:
1) измерением — сопротивления заземлителя для открытых проводящих частей электроустановки (см. 6.2);
2) проверкой — характеристик защитного устройства.
Данная проверка должна быть проведена:
— для устройств защитного отключения — визуальным осмотром и испытанием;
Примечание. Примеры методов испытания устройств защитного отключения приведены в Приложении B.
— для защитных устройств от сверхтоков — визуальным осмотром (т.е. визуальным осмотром значения номинального тока уставки автоматических выключателей, тока плавкой вставки для предохранителей);
— для защитных проводников — путем контроля их непрерывности (см. 1).
c) Для систем IT
Соответствие требованиям ГОСТ Р 50571.3, подпункт 413.1.5.3, должно быть проверено расчетом или измерением тока первого замыкания на "землю" (первичного повреждения).
Примечания. 1. Данное измерение не требуется, если все открытые проводящие части электроустановки присоединены к системе заземления источника электропитания по ГОСТ Р 50571.2, пункт 312.2.3, в случае, если система соединена с "землей" через сопротивление по ГОСТ Р 50571.3, подпункт 413.1.5.1.
2. Измерение проводят только в том случае, если расчет провести невозможно из-за того, что соответствующие параметры неизвестны. При проведении этого измерения должны быть приняты меры предосторожности во избежание опасности, которая может возникнуть вследствие двойного замыкания на "землю".
Там, где возникают условия, аналогичные условиям, возникающим в системах ТТ в случае второго замыкания на "землю" (при вторичном повреждении) согласно ГОСТ Р 50571.3, подпункт 413.1.5.5, перечисление а), проверку проводят в соответствии с положениями данного пункта, перечисление b).
Там, где возникнут условия, аналогичные условиям, возникающим в системах TN согласно &ГОСТ Р 50571.3, подпункт 413.1.5.5, перечисление b), проверку проводят в соответствии с положениями данного пункта, перечисление a).
Примечание. В процессе измерения сопротивления петли "фаза-нуль" необходимо подсоединить сопротивление с небольшим значением между нейтральной точкой системы и защитным проводником в самом начале конструкции электроустановки.
6.2. Измерение сопротивления заземлителя
Измерение сопротивления заземлителя там, где это требуется по ГОСТ Р 50571.3, подпункт 413.1.4.2, относительно систем ТТ, по ГОСТ Р 50571.3, подпункт 413.1.3.2, относительно систем TN и ГОСТ Р 50571.3, подпункт 413.1.5.3, относительно систем IT, осуществляется соответствующим методом.
Примечания. 1. Пример метода измерения с использованием двух вспомогательных электродов заземления приведен в Приложении C (методы 1 и 2).
2. Там, где в системе ТТ расположение электроустановки является таковым (например, в городе), что фактически невозможно обеспечить наличие двух вспомогательных заземляющих электродов, измерение полного сопротивления (или активного сопротивления растеканию) даст в результате завышенное значение.
6.3. Измерение полного сопротивления петли "фаза-нуль"
Измерение полного сопротивления петли "фаза-нуль" проводят на частоте, равной номинальной частоте сети.
Примечание. Примеры методов измерения полного сопротивления петли "фаза-нуль" приведены в Приложении D.
Измеренное полное сопротивление петли "фаза-нуль" должно соответствовать требованиям ГОСТ Р 50571.3, подпункт 413.1.3.3, для системы TN и ГОСТ Р 50571.3, подпункт 413.1.5.6, — для систем IT.
Примечание. Если на величину полного сопротивления петли "фаза-нуль" могут повлиять значительные токи короткого замыкания на землю, то могут приниматься в расчет результаты измерений, проведенные при таких токах в заводских или лабораторных условиях. Это относится к комплектным устройствам производственного изготовления, в том числе систем сборных шинопроводов и кабелей с металлическими оболочками.
Там, где требования настоящего подпункта не удовлетворяются, или в случае возникновения сомнения, а также там, где согласно ГОСТ Р 50571.3, пункт 413.1.6, применяется дополнительное уравнивание потенциалов, эффективность этого соединения проверяют методом по ГОСТ Р 50571.3, подпункт 413.1.6.2.
7. Проверка полярности
Там, где запрещена установка однополюсных выключающих аппаратов в нулевом рабочем проводнике, проверка полярности должна быть проведена так, чтобы удостовериться в том, что все такие аппараты включены только в фазный проводник.
Проверку правильности установки отключающих аппаратов в фазном проводе проводят на включенной под напряжением электроустановке.
8. Проверка работоспособности (функциональные испытания)
Комплектные устройства, например распределительные устройства и щиты управления, приводы, системы управления и блокировки, должны быть проверены на работоспособность с тем, чтобы убедиться, что они правильно смонтированы, отрегулированы и установлены в соответствии с требованиями стандартов комплекса ГОСТ Р 50571.
Аппараты защиты в случае необходимости должны быть проверены на работоспособность, чтобы удостовериться в правильности их установки и регулировки.
Примечание. Методы проверки работы устройств защитного отключения приведены в качестве примеров в Приложении B.
9. Проверка последовательности чередования фаз
Для многофазных цепей проверяют последовательность чередования фаз.
10. Проверка падения напряжения
Примечание. Падение напряжения в электроустановках не должно превышать 4% номинального напряжения электроустановки. Временно действующие условия, например переходные процессы и колебания напряжения, вызванные неправильной (ошибочной) коммутацией, не учитывают.
При проверке соответствия необходимо использовать следующие параметры:
— падение напряжения, определенное измерением полного сопротивления цепи;
— падение напряжения, определенное с помощью диаграммы, пример которой приведен в Приложении E (см. рисунок E.1).
11. Проверка прочности крепления розеток и выключателей
Проверку прочности крепления розеток и выключателей бытового и аналогичного назначения проводят методами, описанными в ГОСТ Р 51322.1 и ГОСТ Р 51324.1, с учетом требований ГОСТ 8594.
12. Протокол испытаний
После проведения испытаний оформляют протокол испытаний с учетом требований ГОСТ Р ИСО/МЭК 17025, ГОСТ Р 51672 и настоящего стандарта.
Как заказать услуги в нашей компании
Позвоните нам по номеру 8 (915) 208-27-05 или оставьте свой номер, чтобы мы могли вам перезвонить
Источник
Гост испытания изоляции оборудования
ГОСТ Р 55194-2012
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРООБОРУДОВАНИЕ И ЭЛЕКТРОУСТАНОВКИ ПЕРЕМЕННОГО ТОКА НА НАПРЯЖЕНИЕ ОТ 1 ДО 750 кВ
Общие методы испытаний электрической прочности изоляции
Electrical equipment and installation for a.c. voltages from 1 to 750 kV. General methods of dielectric tests
Дата введения 2014-01-01
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский электротехнический институт имени В.И.Ленина (ФГУП ВЭИ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 37 "Электрооборудование для передачи, преобразования и распределения электроэнергии"
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта МЭК 60060-1:2010* "Методы испытаний высоким напряжением. Часть 1. Общие определения и требования к испытаниям" (IEC 60060-1:2010 "High-voltage test techniques — Part 1: General definitions and test requirements", NEQ)
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. — Примечание изготовителя базы данных.
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок — в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на электрооборудование и электроустановки переменного тока частотой 50 Гц и их части (далее — электрооборудование) классов напряжения от 1 до 750 кВ.
Настоящий стандарт устанавливает:
1) общие методы испытаний электрической прочности изоляции электрооборудования:
— напряжением грозовых и коммутационных импульсов,
— комбинацией вышеуказанных напряжений.
2) условия проведения этих испытаний;
3) требования к объекту испытания;
4) рекомендации по оценке результатов испытаний.
Настоящий стандарт не устанавливает методы испытаний:
— внешней изоляции в условиях загрязнения ее поверхности;
— изоляции, подвергающейся действию газов, испарений и химических отложений, вредных для изоляции;
— внешней изоляции, обусловленные учетом конденсации влаги на электрооборудовании категории размещения 2 по ГОСТ 15150;
— изоляции на стойкость к воздействию частичных разрядов;
— изоляторов потоком искр.
1 Для получения воспроизводимых и значимых результатов могут потребоваться альтернативные методы испытаний. Выбор соответствующих методов испытаний должен быть указан в нормативных документах (НД) на электрооборудование отдельных видов.
2 Для оборудования классов напряжения свыше 750 кВ может оказаться невозможным обеспечить некоторые специфические методы испытаний и допуски.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 1516.3-96 Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17512-82 Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением (с Изменением N 1)
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
ГОСТ 26196-84 Изоляторы. Методы измерения индустриальных радиопомех
Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины и соответствующие определения.
3.1 Термины и определения, относящиеся к характеристикам разрядов:
3.1.1 полный (завершенный) разряд: Электрический разряд, возникающий под действием электрического поля, полностью шунтирующий изоляцию между электродами и вызывающий снижение значения напряжения между электродами практически до нуля.
1 Возможны непродолжительные полные разряды, при которых испытуемый объект на короткое время шунтируется искровым разрядом или дугой. Во время этих событий напряжение на испытуемом объекте мгновенно снижается до нуля или до очень низкого значения. В зависимости от характеристик испытательной схемы и испытуемого объекта, возможно восстановление электрической прочности изоляции, что позволяет испытательному напряжению достичь высокого значения. Такие события должны рассматриваться как полные разряды, если иное не указано в соответствующих НД на электрооборудование отдельных видов.
2 Полный разряд в твердом диэлектрике приводит к необратимой потере электрической прочности изоляции; в жидком или газовом диэлектрике потеря электрической прочности может быть лишь временной.
3.1.2 неполный (незавершенный) разряд: Электрический разряд, который шунтирует лишь часть изоляции между электродами, находящимися под разными потенциалами, и не вызывает снижение значения напряжения между электродами до нуля.
1 Такое событие не должно рассматриваться как полный разряд, если иное не указано в соответствующих НД на электрооборудование отдельных видов.
2 Некоторые неполные разряды называют "частичными разрядами" и рассматриваются в ГОСТ 20074.
3.1.3 искровой разряд: Полный разряд в газовом или жидком диэлектрике.
3.1.4 перекрытие: Полный разряд в газовом или жидком диэлектрике вдоль поверхности твердого диэлектрика.
3.1.5 пробой: Полный разряд в твердом диэлектрике.
3.2 Термины и определения, относящиеся к характеристикам испытательного напряжения:
3.2.1 испытательное напряжение: Напряжение заданной формы и длительности, которое прикладывают к изоляции для определения какой-либо ее характеристики.
3.2.2 нормированное испытательное напряжение: Испытательное напряжение, нормированное по значению.
3.2.3 выдерживаемое (фактическое) напряжение: Наибольшее значение испытательного напряжения, которое изоляция выдерживает с заданной вероятностью.
3.2.4 разрядное напряжение: Испытательное напряжение, которое вызывает полный разряд.
3.3 Термины и определения, относящиеся к видам испытательного напряжения:
3.3.1 импульсное напряжение (импульс): Кратковременное напряжение, характеризуемое быстрым подъемом значения напряжения до максимального и последующим более медленным снижением значения напряжения.
3.3.2 полный грозовой импульс напряжения (полный грозовой импульс): Импульс, характеризуемый повышением значения напряжения до максимального за время от долей микросекунды до 20 мкс и последующим менее быстрым снижением значения напряжения до нуля.
3.3.3 срезанный импульс напряжения (срезанный импульс): Импульс, у которого скорость снижения напряжения существенно больше скорости изменения напряжения в момент времени, непосредственно предшествующий моменту среза.
3.3.4 коммутационный импульс напряжения (коммутационный импульс): Импульс, характеризуемый подъемом значения напряжения до максимального за время от 20 мкс до нескольких тысяч микросекунд и последующим снижением значения напряжения.
3.3.5 импульс с линейным фронтом (грозовой или коммутационный): Импульс, характеризуемый возрастанием напряжения с примерно постоянной скоростью до момента среза.
3.3.6 апериодический импульс напряжения (апериодический импульс): Импульс, форма которого может быть описана суммой двух экспоненциальных функций.
3.3.7 колебательный импульс напряжения (колебательный импульс): Импульс, представляющий собой затухающие колебания значения напряжения около нулевого значения или около другой составляющей.
3.3.8 испытательное переменное напряжение: Синусоидальное напряжение частотой от 45 до 65 Гц, а также, в опредепенных спучаях, синусоидальное напряжение повышенной частоты (до 400 Гц).
3.3.9 испытательное переменное одноминутное (кратковременное) напряжение (одноминутное напряжение): Испытательное переменное напряжение, прикладываемое к изоляции с выдержкой, как правило, в течение 1 мин или в определенных случаях другого времени, но не более 5 мин.
3.3.10 переменное напряжение при плавном его подъеме: Переменное напряжение, прикладываемое подъемом с заданной скоростью от нуля до перекрытия или до определенного значения с последующим быстрым снижением его до нуля без выдержки.
3.4 Термины и определения, относящиеся к допуску и погрешности:
3.4.1 допуск: Параметр, устанавливающий допустимое расхождение между измеренным и нормированным значением.
1 Следует отличать данное расхождение от погрешности измерения.
2 Решение о прохождении/непрохождении испытаний основано на измеренном значении без учета погрешности измерения.
3.4.2 погрешность (измерений): Параметр, характеризующий отклонение результатов измерений от истинных значений измеряемой величины.
1 В настоящем стандарте все значения погрешности установлены для доверительной вероятности 95%.
2 Погрешность положительна и приводится без знака.
3 Не следует путать с допусками на установленные для испытаний значения или параметры.
3.5 Термины и определения, относящиеся к статистическим характеристикам разрядных напряжений:
3.5.1 вероятность возникновения полного разряда : Вероятность появления случайного события — полного разряда при испытании объекта напряжением определенного значения и заданной формы.
Источник
Новая редакция ГОСТ Р 50571.16. Испытания.
В этом году это первая наша встреча. Вот так, то ли тем нет, то ли нет времени, а порой и просто лень.
Но за время самоизоляции я немного подразгреб дела и, находясь в стадии очередной перерегистрации лаборатории, написал вот эту статейку.
С 1 июня 2019 года в России введен новый ГОСТ:
ГОСТ Р 50571.16-2019/МЭК 60364-6:2016 Электроустановки низковольтные. Часть 6. Испытания.
ГОСТ введен в замен ГОСТ Р 50571.16-2007.
Введение нового госта связано с изменением международного МЭК 60364-6:2006, на основании которых разрабатываются теперь наши ГОСТы, а порой международные госты просто переводятся.
Сразу отмечу, что в качестве нормативных ссылок используются международные стандарты. Ранее ссылки приводились на отечественные ГОСТ. Правда к ГОСТ есть дополнительное приложение, где приведено соответствие между международными и отечественными ГОСТами.
ГОСТ состоит из двух основных частей: 6.4. Приемо-сдаточные испытания; 6.5. Периодические испытания.
Отмечу, что такой вид работ электролаборатории как «Проверка электроустановки требованиям нормативной и проектной документации» (визуальный осмотр) полностью выполняется на основании требований ГОСТ Р 50571.16-2019.
В новой редакции это п.4.6.2. в предыдущей редакции п.611.
Вот что изменилось:
— в подпункте «l» добавлено выбор и монтаж заземляющих устройств.
— пункт «о» полностью изменен – было: «наличие и правильный выбор (при необходимости) измерительного трансформатора тока до 1000 В по ГОСТ 7746.», стало: подключение открытых проводящих частей к заземляющему устройству (см. МЭК 60364-4-41:2005, раздел 411).
— пункт «р» новый — выбор и монтаж электропроводок (см. МЭК 60364-5-52:2009, разделы 521 и 522).
То есть в результате изменений ГОСТа внесены изменения в методику проведения визуального осмотра.
Что касается прочих испытаний, то изменена таблица минимальных сопротивлений изоляции:
По результатам испытаний составляется отчет:
6.4.4.1 После проведения испытаний вновь сооружаемой установки или расширения или модификации существующей установки должен быть оформлен отчет о приемо-сдаточных испытаниях. Эта документация должна содержать детальные данные о расширяемой части установки, на которую распространяется отчет, совместно с записями результатов осмотра и испытаний.
Любые дефекты или упущения, выявленные во время проверки, должны быть исправлены до того, как лицо, выполнявшее проверку, заявит о том, что установка соответствует требованиям комплекса МЭК 60364.
6.4.4.2 В случае приемо-сдаточных испытаний расширения или модификации существующей установки отчет может содержать рекомендации об уместных исправлениях и улучшениях.
6.4.4.3 Отчет о приемо-сдаточных испытаниях должен содержать описания:
— цепей, для которых были выполнены испытания, и результатов испытаний.
Описания подробных данных цепей и результатов испытаний должны идентифицировать каждую цепь, включая относящееся к ней защитное устройство (защитные устройства), и содержать данные соответствующих испытаний и измерений.
6.4.4.4 Лицо(а), ответственное(ые) за проектирование, конструирование и испытание установки, должно(ы) одновременно с описаниями, указанными в 6.4.4.3, предоставлять заказчику работ отчет, учитывающий их соотносительную ответственность.
Отчет должен содержать рекомендации на период между приемо-сдаточными испытаниями и первым периодическим испытанием.
6.4.4.5 Отчеты должны быть скомплектованы и подписаны или заверены другим способом квалифицированным(и) лицом(ами), компетентным(и) в области выполнения испытаний.
Примечание — Приложения Е, F и G содержат образцы форм и перечней, которые могут быть использованы для описаний приемо-сдаточных и периодических испытаний установок жилых зданий. Национальные комитеты могут адаптировать эти приложения в соответствии с национальными условиями и практикой.
Ранее говорилось лишь о составлении протоколов.
Далее идет часть о периодических испытаниях.
Особый интерес вызывает пункт о периодичности проведения испытаний.
6.5.2.1 Периодичность периодических испытаний следует определять с учетом типа установки (и оборудования), ее применения и эксплуатации, частоты и качества обслуживания и внешних воздействий, которым она может подвергаться.
Максимальный интервал между испытаниями может быть установлен узаконенными или национальными правилами.
Интервал может составлять несколько лет (например, четыре года), за исключением случаев, когда может существовать повышенный риск и могут быть необходимы более короткие периоды:
— рабочие места или помещения, в которых существует повышенная опасность поражения электрическим током, пожара, взрыва вследствие деградации;
— рабочие места или помещения, в которых имеется одновременно высокое и низкое напряжение;
— коммунальные услуги;
— строительные площадки;
— установки безопасности (например, аварийное освещение).
Жилым помещениям соответствуют более длительные (например, 10 лет) периоды. Когда жилое помещение подвергается изменениям, испытания электроустановки являются обязательными.
Необходимо учитывать протоколы и рекомендации периодических испытаний, проведенных ранее.
6.5.2.2 При эффективной системе управления и профилактическом обслуживании электроустановки, при нормальной эксплуатации периодические испытания могут быть заменены соответствующим непрерывным контролем и техническим обслуживанием электроустановки и ее частей, выполняемыми квалифицированным персоналом. Соответствующие записи об этом должны быть занесены в протокол.
В приложениях приведены методы измерения сопротивления заземлителей различными типами измерительного оборудования.
К чему я это все написал?
К тому что, если Вы занимаетесь испытаниями электроустановок, то Вам просто необходимо изучить новую редакцию ГОСТ Р 50571.16-2019. А я на этом заканчиваю. Желаю Вам удачи и терпения…
4 мысли о “Новая редакция ГОСТ Р 50571.16. Испытания.”
Добрый день!
У меня вопрос касательно ГОСТ Р 50571.16-2019, а именно в ранней редакции ГОСТа были расписаны требования к оформлению отчетов и протоколов по испытаниями измерениям электрооборудования. В новой редакции ГОСТа данных требований уже нет, прошу Вас разъяснить и подсказать, какие действующие нормы отображают информацию по оформлению протокол и технических отчетов по испытаниям и измерениям электрооборудования.
Заранее благодарю за содействие.
с уважением, Евгений
Добрый день, Евгений.
Вы невнимательно читали ГОСТ.
Там помимо требований к оформлению отчетов в приложениях приводятся образцы оформления.
Получается весь технический отчет теперь будет выглядеть всего как таблица в приложение Е? А как же индивидуальные протоколы по измерениям и испытаниям?
Я так понимаю приложения имеют рекомендательный характер.
К тому же касается только установок до 1000 В.
В общем мои отчеты не изменились и содержат по прежнему отдельные протоколы.
Сдал в этом году два новых объекта — отчеты по форме предыдущих лет.
При перерегистрации в этом году рекомендации от ростехнадзора получил только в плане пересмотреть методику на визуальный осмотр.
Кроме того такие организации как электросети требуют только три вида измерений: контур, непрерывность защитного проводника и сопротивление изоляции. то есть им не нужен полноценный отчет.
Рекомендую для более точного решения вопроса обратиться в ростехнадзор. Они обычно отвечают письмом с печатями и подписями.
желаю удачи
Добавить комментарий Отменить ответ
Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
Источник
Гост испытания изоляции оборудования
ЭЛЕКТРООБОРУДОВАНИЕ ПЕРЕМЕННОГО ТОКА
НА НАПРЯЖЕНИЯ ОТ 1 ДО 750 кВ
Требования к электрической прочности изоляции
Electrical equipment for а. с. voltages from 1 to 750 kV.
Requirements for dielectric strength of insulation
Дата введения* 1999-01-01
_________________________
* Порядок введения стандарта
в действие приведен в приложении Д.
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 37 "Электрооборудование для передачи и распределения электроэнергии"
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 9-96 от 12 апреля 1996 г.)
За принятие проголосовали:
Наименование национального органа по стандартизации
Госстандарт Республики Казахстан
Главная государственная инспекция Туркменистана
Настоящий стандарт соответствует международному стандарту МЭК 71-1-1993 "Координация изоляции. Часть I. Термины, определения, принципы и правила" в части требований к электрической прочности изоляции
3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1998 г. N 110 межгосударственный стандарт ГОСТ 1516.3-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.
4 ВВЕДЕН ВПЕРВЫЕ
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на электрооборудование трехфазного переменного тока частоты 50 Гц трехфазного (трехполюсного) и однофазного (однополюсного) исполнений на напряжения от 1 до 750 кВ, климатических исполнений У, УХЛ, ХЛ, Т, ТС, категорий размещения 1, 2, 3 и 4 по ГОСТ 15150:
а) силовые трансформаторы (в т.ч. автотрансформаторы);
б) трансформаторы напряжения (электромагнитные и емкостные);
в) трансформаторы тока;
— токоограничивающие классов напряжения от 1 до 220 кВ,
— заземляющие дугогасящие классов напряжения от 1 до 35 кВ;
— выключатели (в т.ч. выключатели нагрузки и отделители без видимого промежутка между контактами),
— разъединители (в т.ч. разъединяющие выключатели нагрузки и отделители с видимым промежутком между контактами),
— предохранители классов напряжения от 1 до 220 кВ,
— комплектные распределительные устройства (КРУ), в т.ч. наружной установки (КРУН), в металлической негерметичной оболочке классов напряжения от 1 до 35 кВ,
— экранированные токопроводы классов напряжения от 1 до 35 кВ,
— комплектные трансформаторные подстанции (КТП) классов напряжения от 1 до 110 кВ;
е) конденсаторы связи классов напряжения от 35 до 750 кВ;
ж) комплектные распределительные устройства герметичные с полной или частичной изоляцией главных цепей элегазом или смесью его с другими газами (КРУЭ);
— армированные, предназначенные для самостоятельного применения в аппаратах и распределительных устройствах, в т.ч. комплектных,
— армированные вводы, предназначенные для применения в масляных или заполненных негорючим жидким диэлектриком трансформаторах, реакторах и аппаратах,
— вводы, собираемые из частей на баке масляных или заполненных негорючим жидким диэлектриком трансформаторов, реакторов, аппаратов и КРУЭ.
Стандарт не распространяется на:
— электрооборудование, работающее в испытательных, медицинских, рентгеновских, радиотехнических, автономных подвижных и других специальных установках;
— вентильные обмотки преобразовательных трансформаторов и преобразовательные реакторы;
— детали трансформаторов и реакторов (например, устройства переключения ответвлений обмоток и связанные с ними устройства, в т.ч. устройства переключения, поставляемые отдельно от трансформаторов), детали аппаратов (например, штанги, тяги, направляющие, изолирующие покрышки);
— изоляцию присоединения (узел вне бака трансформатора) кабеля к обмотке масляного силового трансформатора;
— последовательные и линейные регулировочные трансформаторы;
— изоляцию нейтрали силовых трансформаторов, заземляемую через последовательный регулировочный трансформатор;
— изоляцию между токоведущими частями многозажимных вводов;
— электрооборудование, находящееся в эксплуатации, в части профилактических испытаний его изоляции;
— внешнюю изоляцию электрооборудования и внутреннюю изоляцию сухих трансформаторов и реакторов, подвергающуюся вредным воздействиям газов, испарений и химических отложений.
Термины, применяемые в настоящем стандарте, и их пояснения приведены в разделе 3.
Требования настоящего стандарта являются обязательными.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 687-78 Выключатели переменного тока на напряжение св. 1000 В
ГОСТ 1516.1-76 Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции
ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 1983-89 Трансформаторы напряжения. Общие технические условия
ГОСТ 7746-89 Трансформаторы тока. Общие технические условия
ГОСТ 9920-89 Электрооборудование переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции
ГОСТ 11677-85 Трансформаторы силовые. Общие технические условия
ГОСТ 12450-82 Выключатели переменного тока на номинальные напряжения от 110 до 750 кВ. Технические требования к отключению ненагруженных воздушных линий и методы испытаний
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89 Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 15963-79 Изделия электротехнические для районов с тропическим климатом. Общие технические условия
ГОСТ 16110-82 Трансформаторы силовые. Термины и определения
ГОСТ 16357-83 Разрядники вентильные переменного тока на номинальные напряжения от 3,8 до 600 кВ. Общие технические условия
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 16772-77 Трансформаторы и реакторы преобразовательные. Общие технические условия
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
ГОСТ 20690-75 Электрооборудование переменного тока на напряжение 750 кВ. Требования к электрической прочности изоляции
ГОСТ 21023-75 Трансформаторы силовые. Методы измерений характеристик частичных разрядов при испытаниях напряжением промышленной частоты
ГОСТ 22756-77 Трансформаторы (силовые и напряжения) и реакторы. Методы испытания электрической прочности изоляции
3 ОПРЕДЕЛЕНИЯ
В настоящем стандарте применяют следующие термины.
3.1 Класс напряжения электрооборудования — номинальное междуфазное напряжение электрической сети, для работы в которой предназначено электрооборудование.
Источник
ГОСТ 1516.3-96 ЭЛЕКТРООБОРУДОВАНИЕ ПЕРЕМЕННОГО ТОКА НА НАПРЯЖЕНИЯ ОТ 1 ДО 750 кВ ТРЕБОВАНИЯ К ЭЛЕКТРИЧЕСКОЙ ПРОЧНОСТИ ИЗОЛЯЦИИ
3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 7 апреля 1998 г. № 110 межгосударственный стандарт ГОСТ 1516.3-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Октябрь 2003 г.
1 Область применения. 3
2 Нормативные ссылки. 5
3 Определения. 5
4 Общие требования. 7
4.1 Виды испытательных напряжений. 7
4.2 Классы напряжения электрооборудования. 7
4.3 Учет высоты установки над уровнем моря и температуры окружающего воздуха. 8
4.4 Учет атмосферных условий при испытании внешней изоляции. 9
4.5 Испытательные напряжения грозовых импульсов. 10
4.6 Испытательные напряжения коммутационных импульсов. 14
4.7 Испытательные кратковременные переменные напряжения. 15
4.8 Испытательное длительное переменное напряжение. 17
4.9 Требования к изоляции на стойкость в отношении теплового пробоя. 17
4.10 Требования к бумажно-масляной, литой или заполненной компаундом изоляции и изоляции КРУЭ в отношении отсутствия частичных разрядов. 17
4.11 Требования к внешней изоляции в отношении отсутствия короны.. 18
4.12 Требования к длине пути утечки внешней изоляции. 18
4.13 Дополнительные требования к изоляции электрооборудования климатических исполнений Т, ТС, а также У, УХЛ, ХЛ для категории размещения 2. 18
4.14 Требования к изоляции цепей управления и вспомогательных цепей. 18
4.15 Виды испытаний. 19
4.16 Повторение испытаний на предприятии-изготовителе. Испытание у потребителя. 21
5 Требования к изоляции силовых трансформаторов, электромагнитных трансформаторов напряжения и реакторов 1) 22
5.1 Требования к внутренней изоляции при напряжениях грозовых импульсов. 22
5.2 Требования к внешней изоляции при напряжениях грозовых импульсов. 23
5.3 Требования к изоляции при напряжениях коммутационных импульсов. 23
5.4 Требования к внутренней изоляции при одноминутном переменном напряжении. 24
5.5 Требования к внешней изоляции (воздушным промежуткам) при плавном подъеме переменного напряжения. 26
5.6 Требования к внешней изоляции при одноминутном переменном напряжении. 26
5.7 Требования к внутренней изоляции силовых трансформаторов и шунтирующих реакторов классов напряжения 220 — 750 кВ при длительном переменном напряжении. 26
5.8 Требования к внутренней изоляции электромагнитных трансформаторов напряжения при переменном напряжении с измерением интенсивности частичных разрядов. 27
6 Требования к изоляции емкостных трансформаторов напряжения. 27
7 Требования к изоляции трансформаторов тока. 27
7.1 Требования к изоляции при напряжениях грозовых импульсов. 27
7.2 Требования к изоляции при напряжениях коммутационных импульсов. 28
7.3 Требования к внутренней изоляции при одноминутном переменном напряжении. 28
7.4 Требования к внешней изоляции при одноминутном переменном напряжении. 28
7.5 Требования к внутренней изоляции при переменном напряжении с измерением интенсивности частичных разрядов. 28
8 Требования к изоляции выключателей, разъединителей, короткозамыкателей, заземлителей и комплексов аппаратов. 28
8.1 Требования к изоляции при напряжениях грозовых импульсов. 28
8.2 Требования к изоляции при напряжениях коммутационных импульсов. 29
8.3 Требования к внутренней изоляции при одноминутном переменном напряжении. 30
8.4 Требования к внешней изоляции при одноминутном переменном напряжении. 30
9 Требования к изоляции предохранителей. 31
9.1 Требования к изоляции при напряжениях грозовых импульсов. 31
9.2 Требования к изоляции при одноминутном переменном напряжении. 31
10 Требования к изоляции конденсаторов связи. 32
11 Требования к изоляции комплектных распределительных устройств (КРУ), экранированных токопроводов и комплектных трансформаторных подстанций (КТП)32
11.1 Требования к изоляции КРУ при напряжениях грозовых импульсов. 33
11.2 Требования к изоляции КРУ при кратковременных переменных напряжениях. 33
11.3 Требования к изоляции экранированных токопроводов. 33
11.4 Требования к изоляции КТП.. 34
12 Требования к изоляции изоляторов, испытываемых отдельно. 34
12.1 Требования к изоляции изоляторов при напряжениях грозовых импульсов. 34
12.2 Требования к изоляции изоляторов при напряжениях коммутационных импульсов. 34
12.3 Требования к изоляции изоляторов при переменных напряжениях. 34
13 Требования к изоляции герметичных комплектных распределительных устройств (КРУЭ) с частичной или полной изоляцией главных цепей газом (по составу не совпадающим с воздухом при атмосферном давлении) классов напряжения от 110 до 750 кВ.. 35
13.1 Изоляция главных цепей КРУЭ.. 35
13.2 Изоляция цепей управления, вспомогательных цепей КРУЭ и вторичных обмоток измерительных трансформаторов. 36
13.3 Виды испытаний. 36
13.4 Общие указания по методам испытаний. 37
13.5 Схемы и условия приложения испытательных напряжений при испытании изоляции главных цепей. 38
13.6 Схемы и условия приложения испытательных напряжений при испытании изоляции цепей управления и вспомогательных цепей. 39
13.7 Испытание на месте установки. 39
Приложение А Защитные характеристики вентильных разрядников. 40
Приложение Б Допустимые в условиях эксплуатации кратковременные повышения напряжения частотой 50 Гц для электрооборудования классов напряжения от 110 до 750 кВ.. 40
Приложение В Оценка результатов испытания длительным переменным напряжением.. 42
Приложение Г Таблицы испытательных напряжений электрооборудования. 45
Приложение Д Порядок введения стандарта в действие. 53
Приложение Е Библиография. 54
ГОСТ 1516.3-96
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ ПЕРЕМЕННОГО ТОКА
НА НАПРЯЖЕНИЯ от 1 до 750 кВ
Требования к электрической прочности изоляции
Electrical equipment for а. с. voltages from 1 to 750 kV.
Requirements for dielectric strength of insulation
Дата введения * 1999-01-01
* Порядок введения стандарта в действие приведен в приложении Д.
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на электрооборудование трехфазного переменного тока частоты 50 Гц трехфазного (трехполюсного) и однофазного (однополюсного) исполнений на напряжения от 1 до 750 кВ, климатических исполнений У, УХЛ, ХЛ, Т, ТС, категорий размещения 1, 2, 3 и 4 по ГОСТ 15150:
а) силовые трансформаторы (в т.ч. автотрансформаторы);
б) трансформаторы напряжения (электромагнитные и емкостные);
в) трансформаторы тока;
— токоограничивающие классов напряжения от 1 до 220 кВ,
— заземляющие дугогасящие классов напряжения от 1 до 35 кВ;
— выключатели (в т.ч. выключатели нагрузки и отделители без видимого промежутка между контактами),
— разъединители (в т.ч. разъединяющие выключатели нагрузки и отделители с видимым промежутком между контактами),
— предохранители классов напряжения от 1 до 220 кВ,
— комплектные распределительные устройства (КРУ), в т.ч. наружной установки (КРУН), в металлической негерметичной оболочке классов напряжения от 1 до 35 кВ,
— экранированные токопроводы классов напряжения от 1 до 35 кВ,
— комплектные трансформаторные подстанции (КТП) классов напряжения от 1 до 110 кВ;
е) конденсаторы связи классов напряжения от 35 до 750 кВ;
ж) комплектные распределительные устройства герметичные с полной или частичной изоляцией главных цепей элегазом или смесью его с другими газами (КРУЭ);
— армированные, предназначенные для самостоятельного применения в аппаратах и распределительных устройствах, в т.ч. комплектных,
— армированные вводы, предназначенные для применения в масляных или заполненных негорючим жидким диэлектриком трансформаторах, реакторах и аппаратах,
— вводы, собираемые из частей на баке масляных или заполненных негорючим жидким диэлектриком трансформаторов, реакторов, аппаратов и КРУЭ.
Стандарт не распространяется на:
— электрооборудование, работающее в испытательных, медицинских, рентгеновских, радиотехнических, автономных подвижных и других специальных установках;
— вентильные обмотки преобразовательных трансформаторов и преобразовательные реакторы;
— детали трансформаторов и реакторов (например, устройства переключения ответвлений обмоток и связанные с ними устройства, в т.ч. устройства переключения, поставляемые отдельно от трансформаторов), детали аппаратов (например, штанги, тяги, направляющие, изолирующие покрышки);
— изоляцию присоединения (узел вне бака трансформатора) кабеля к обмотке масляного силового трансформатора;
— последовательные и линейные регулировочные трансформаторы;
— изоляцию нейтрали силовых трансформаторов, заземляемую через последовательный регулировочный трансформатор;
— изоляцию между токоведущими частями многозажимных вводов;
— электрооборудование, находящееся в эксплуатации, в части профилактических испытаний его изоляции;
— внешнюю изоляцию электрооборудования и внутреннюю изоляцию сухих трансформаторов и реакторов, подвергающуюся вредным воздействиям газов, испарений и химических отложений.
Термины, применяемые в настоящем стандарте, и их пояснения приведены в разделе 3.
Требования настоящего стандарта являются обязательными.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 687-78 Выключатели переменного тока на напряжение свыше 1000 В
ГОСТ 1516.1-76 Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции
ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия
ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
ГОСТ 9920-89 (МЭК 694-80, МЭК 815-86) Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции
ГОСТ 11677-85 Трансформаторы силовые. Общие технические условия
ГОСТ 12450-82 Выключатели переменного тока на номинальные напряжения от 110 до 750 кВ. Технические требования к отключению ненагруженных воздушных линий и методы испытаний
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89 Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 15963-79 Изделия электротехнические для районов с тропическим климатом. Общие технические требования и методы испытаний
ГОСТ 16110-82 Трансформаторы силовые. Термины и определения
ГОСТ 16357-83 Разрядники вентильные переменного тока на номинальные напряжения от 3,8 до 600 кВ. Общие технические условия
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 16772-77 Трансформаторы и реакторы преобразовательные. Общие технические условия
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
ГОСТ 20690-75 Электрооборудование переменного тока на напряжение 750 кВ. Требования к электрической прочности изоляции
ГОСТ 21023-75 Трансформаторы силовые. Методы измерений характеристик частичных разрядов при испытаниях напряжением промышленной частоты
ГОСТ 22756-77 (МЭК 722-82) Трансформаторы (силовые и напряжения) и реакторы. Методы испытаний электрической прочности изоляции
Источник
