ГОСТ 11371-78. Шайбы. Технические условия (с Изменениями N 1, 2, 3)
Настоящий стандарт распространяется на шайбы нормального ряда классов точности А и С для крепежных деталей диаметром резьбы от 1 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 280-89, СТ СЭВ 281-87.(Измененная редакция, Изм. N 1).
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

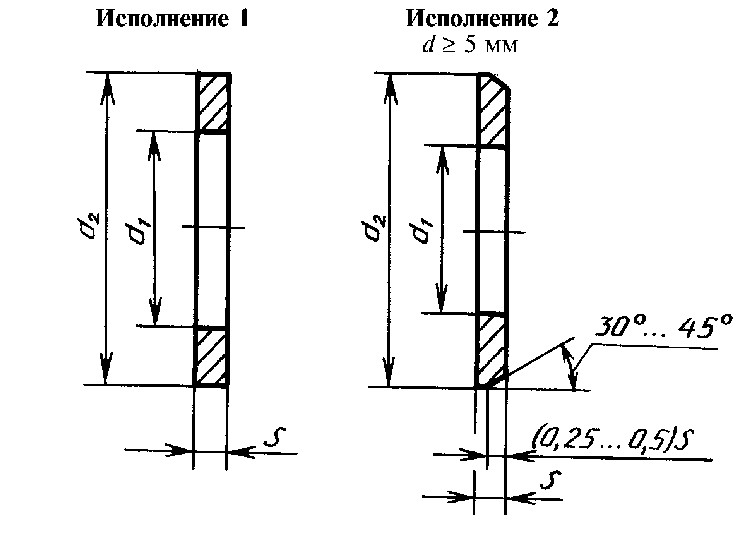

1.1. Шайбы должны изготовляться:
- исполнения 1 — классов точности А и С
- исполнения 2 — класса точности А
| Диаметр резьбы крепежной детали d | d1 | d2 | S | |
|---|---|---|---|---|
| Класс точности | ||||
| С | А | |||
| 1,0 | 1,2 | 1,1 | 3,5 | 0,3 |
| 1,2 | 1,4 | 1,3 | 4,0 | |
| 1,4 | 1,6 | 1,5 | ||
| 1,6 | 1,8 | 1,7 | 4,0 | |
| 2,0 | 2,4 | 2,2 | 5,0 | |
| 2,5 | 2,9 | 2,7 | 6,0 | 0,5 |
| 3,0 | 3,4 | 3,2 | 7,0 | |
| 3,5 | — | 3,7 | 8,0 | |
| 4,0 | 4,5 | 4,3 | 9,0 | 0,8 |
| 5,0 | 5,5 | 5,3 | 10,0 | 1,0 |
| 6,0 | 6,6 | 6,4 | 12,0 | 1,6 |
| 8,0 | 9,0 | 8,4 | 16,0 | |
| 10,0 | 11,0 | 10,5 | 20,0 | 2,0 |
| 12,0 | 13,5 | 13,0 | 24,0 | 2,5 |
| 14,0 | 15,5 | 15,0 | 28,0 | |
| 16,0 | 17,5 | 17,0 | 30,0 | 3,0 |
| 18,0 | 20,0 | 19,0 | 34,0 | |
| 20,0 | 22,0 | 21,0 | 37,0 | |
| 22,0 | 24,0 | 23,0 | 39,0 | |
| 24,0 | 26,0 | 25,0 | 44,0 | 4,0 |
| 27,0 | 30,0 | 28,0 | 50,0 | |
| 30,0 | 33,0 | 31,0 | 56,0 | |
| 33,0 | — | 34,0 | 60,0 | 5,0 |
| 36,0 | 39,0 | 37,0 | 66,0 | |
| 39,0 | — | 40,0 | 72,0 | 6,0 |
| 42,0 | 45,0 | 43,0 | 78,0 | 7,0 |
| 48,0 | 52,0 | 50,0 | 92,0 | 8,0 |
Примеры условного обозначения шайбы исполнения 1 класса точности А для крепежной детали с диаметром резьбы 12 мм, с толщиной, установленной в стандарте, из стали марки 08кп, с цинковым покрытием толщиной 6 мкм хроматированным:
Шайба А.12.01.08кп.016 ГОСТ 11371-78
То же, исполнения 2:
Шайба 2.12.01.08кп.016 ГОСТ 11371-78
(Измененная редакция, Изм. N 3).
1.2. (Исключен, Изм. N 2).
1.3. Теоретическая масса шайб приведена в приложении.(Введен дополнительно, Изм. N 1).
1.4. По согласованию между изготовителем и потребителем допускается изготовлять шайбы с другими толщинами.(Введен дополнительно, Изм. N 3).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Технические требования — по ГОСТ 18123.
(Измененная редакция, Изм. N 1).
2.2, 2.3. (Исключены, Изм. N 1).
2.4. Твердость стальных шайб класса точности А должна составлять не менее 140HV, класса точности С — не менее 100 HV.(Измененная редакция, Изм. N 3).
2.5. Временная противокоррозионная защита, упаковка и маркировка тары — по ГОСТ 18160.
(Введен дополнительно, Изм. N 2).
3. ПРАВИЛА ПРИЕМКИ
3.1. Правила приемки шайб — по ГОСТ 17769.
(Измененная редакция, Изм. N 1).
4. МЕТОДЫ КОНТРОЛЯ
4.1. Методы контроля шайб — по ГОСТ 18123.
Разд.5. (Исключен, Изм. N 2).
ПРИЛОЖЕНИЕ (справочное). МАССА СТАЛЬНЫХ ШАЙБ
Примечание. Для определения массы шайб, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент:
- 0,35 — для алюминиевого сплава;
- 0,97 — для бронзы;
- 1,08 — для латуни;
- 1,13 — для меди.
(Измененная редакция, Изм. № 3).
Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!
Источник
ГОСТ 11371-78 Шайбы. Технические условия
Настоящий стандарт распространяется на шайбы нормального ряда классов точности А и С для крепежных деталей диаметром резьбы от 1 до 48 мм.
Стандарт полностью соответствует СТ СЭВ 280-76, СТ СЭВ 281-87.
(Измененная редакция, Изм. № 1, 2).
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1 . Шайбы должны изготовляться::
исполнения1-класса точности А и С
исполнения2-класса точности А
(Измененная редакция, Изм. № 3).
Исполнение 1
Исполнение 2
d ³ × 5 мм
(Измененная редакция, Изм. № 2, 3).
Диаметр резьбы крепежной детали
(Измененная редакции, Изм. № 2, 3).
Примеры условного обозначения шайбы исполнения 1 класса точности А для крепежной детали с диаметром 12 мм с толщиной, установленной в стандарте, из стали марки 08кп, с цинковым покрытием толщиной 6 мкм хроматированным:
Шайба А 12.01.08кп.016 ГОСТ 11371-78
То же, исполнения 2:
Шайба 2.12.01.08кп.016 ГОСТ 11371-78.
1.1 , 1.2. (Измененная редакции, Изм. № 1, 2).
1.3 . Теоретическая масса шайб приведена в приложении.
(Введен дополнительно, Изм. № 1 ).
1.4 . По согласованию между изготовителем и потребителем допускается изготовлять шайбы с другими толщинами.
(Измененная редакции, Изм. № 3).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1 . Технические требования — по ГОСТ 18123-82 .
(Измененная редакция, Изм. № 1).
2.2 , 2.3. (Исключены, Изм. № 1).
2.4 . Твердость стальных шайб класса точности А должна составлять не менее 140 HV , класса точности С — не менее 100 Н V .
(Измененная редакции, Изм. № 2, 3).
2.5 . Временная противокоррозионная защита, упаковка и маркировка тары — по ГОСТ 18160-72 .
Источник
Шайбы плоские ГОСТ 11371-78
Шайба ГОСТ 11371-78 представляет собой плоский метиз с внутренним отверстием. Служит как подкладка под головку винта или болта, самореза, под гайку для увеличения площади соприкосновения, усиления давления на прижимаемую деталь, уменьшения повреждений. За счет увеличения площади опорной поверхности увеличивается прочность соединения, уменьшаются случаи саморазвинчивания при нагрузках или вибрации.
Изделия используются в самых различных отраслях — самолетостроении, машиностроении, строительстве, производстве мебели, для крепежных деталей с внешней резьбой диаметром 1 — 48 мм. Классические и наиболее часто применяемые.
Применяется комплектно с болтами ГОСТ 7798, гайками ГОСТ 5915 пружинными шайбами ГОСТ 6402, шпильками, винтами.
Материалы для изготовления: углеродистая сталь, нержавеющая сталь. Для агрессивных сред применяются сплавы цветных металлов, латунь, алюминий, медь, титан.
Также применяются различные покрытия, чаще всего оцинкование, горячее или гальваническое.
Встречаются следующие обозначения:
А — или без буквы — без фаски, чертеж соответствует исполнению 1 по стандарту. Варианты: класс точности А или С.
В — с фаской (небольшим углублением для головки болта, шурупа). В соответствии с ГОСТ класс: А, исполнение 2.
Расчетная масса стальных изделий приведена в справочном приложении ГОСТ 11371-78, вес из других материалов рассчитывается путем умножения соответствующего значения на коэффициенты:
0,35 — для алюминия
1,08 — для латуни
0,97 — для бронзи
1,13 — для меди
Все изделия проходят контроль качества и приемку строго в соответствии с ГОСТ 17769-83 и ГОСТ 18123-82.
А это значит, что все Ваши крепления, в которых используются наши шайбы, будут соединены раз и навсегда, в любом из направлений механосборочных производств.
Купить шайбы ГОСТ 11371-78 — цена нестандартных исполнений по запросу.
Метизы и крепеж компании Столичный крепеж — это выбор качества, проверенного годами. Многие наши сотрудники работают в сфере производства метизов и крепежа уже десятилетия и отлично знают свое дело!
Источник
ГОСТ 11371-78 Шайбы. Технические условия
Настоящий стандарт распространяется на шайбынормального ряда классов точности А и С для крепежных деталей диаметром резьбыот 1 до 48 мм.
Стандартполностью соответствует СТ СЭВ 280-76, СТ СЭВ 281-87.
(Измененнаяредакция, Изм. № 1, 2).
1.ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Шайбы должны изготовляться::
исполнения1-класса точности А и С
исполнения2-класса точности А
(Измененнаяредакция, Изм. № 3).
Исполнение 1
Исполнение2
d ³×5 мм
(Измененнаяредакция, Изм. № 2, 3).
Диаметр резьбы крепежной детали
(Измененнаяредакции, Изм. № 2, 3).
Примерыусловного обозначения шайбы исполнения 1 класса точности А для крепежной детали с диаметром12 мм с толщиной, установленной в стандарте, из стали марки 08кп, с цинковымпокрытием толщиной 6 мкм хроматированным:
Шайба А 12.01.08кп.016 ГОСТ 11371-78
То же, исполнения2:
Шайба2.12.01.08кп.016 ГОСТ 11371-78.
1.1, 1.2. (Измененная редакции, Изм. № 1, 2).
1.3. Теоретическая масса шайб приведена в приложении.
(Введен дополнительно,Изм. № 1).
1.4. По согласованию между изготовителем и потребителем допускается изготовлятьшайбы с другими толщинами.
(Измененная редакции, Изм. №3).
2.ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Технические требования — по ГОСТ 18123-82.
(Измененнаяредакция, Изм. № 1).
2.2, 2.3. (Исключены, Изм. № 1).
2.4. Твердость стальных шайб класса точности А должна составлять не менее140 HV, класса точности С — не менее 100 НV.
(Измененная редакции, Изм. №2, 3).
2.5. Временная противокоррозионная защита, упаковка и маркировка тары — по ГОСТ 18160-72.
Источник
ГОСТ 11371-78
ГОСТ 11371-78 — шайба плоская. Применяется совместно с болтами, шпильками, саморезами, и прочими изделиями для увеличения зоны давления на прижимаемый предмет. ГОСТ 11371-78 A — шайба без фаски, то же самое, что и ГОСТ 11371-78. ГОСТ 11371-78 B — шайба с фаской (небольшим углублением для головки болта, шурупа). Шайба ГОСТ 11371 78 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни, алюминия.
Шайба является крепежным изделием, которое подкладывается под другим крепежным элементом для того, чтобы получить большую площадь поверхности опоры, а также для предотвращения значительных повреждений поверхности прикрепляемой детали. Некоторые виды шайб также используются для того, чтобы утопить соединение с прокладкой. Существует несколько стандартов, которые определяют форму, материал, класс точности и покрытие. Основным российским стандартом является ГОСТ, но также в России применяются стандарты шайб DIN и ISO. Зачастую стандарты ГОСТ полностью или частично пересекаются с европейскими стандартами. Например, шайба ГОСТ 11371-78, DIN 125 , ISO 7089 и ISO 7090 полностью соответствуют друг другу.
ГОСТ 11371-78 является стандартом, определяющим форму, материалы, класс точности и покрытие плоских шайб. Шайба ГОСТ 11371 78 имеет плоскую форму. Шайба плоская ГОСТ 11371-78 производится в двух исполнениях: с фаской и без фаски. По ГОСТ шайба в первом исполнении (без фаски) изготавливается с классом точности А и С, а во втором исполнении (с фаской) — класс точности А.
Также стандарты определяют основные характеристики. Характеристики, которые определены у шайбы ГОСТ 11371-78 — это вес, диаметр для резьбы, диаметр самого изделия, толщина, а в исполнении 2 также определен угол фаски.
